GB/T 25453-2010 沉水堆核电厂燃料元件用天然二氧化铀粉末技术前提

领域
本尺度划定了沉水堆核电厂燃料元件用天然二氧化铀粉末的技术要求、检验步骤、检验规定和标志、包装、贮存、运输等要求。。。。。。。。
本尺度合用于沉水堆核电厂燃料元件用天然二氧化铀粉末。。。。。。。。

技术要求
化学要求
铀含量
铀含量为87.2%~87.9%(质量分数，，，，，，，干基)。。。。。。。。
氧铀比
氧铀比为2.05~2.18。。。。。。。。
水分含量
水分含量不大于二氧化铀粉末质量的0.4%。。。。。。。。
杂质元素和含量限值

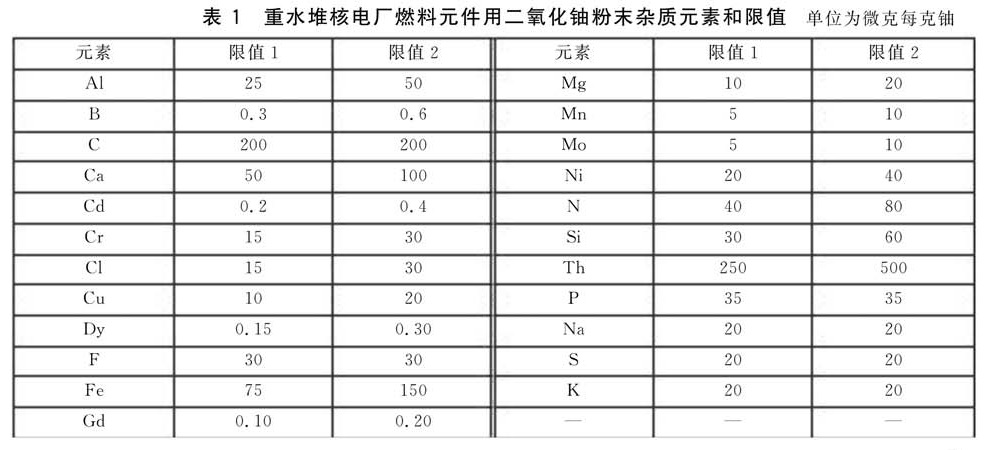

杂质元素和含量限值见表1，，，，，，，单个杂质元素含量应超过表1中的限值2，，，，，，，表1中氮和氯的限值为推荐值。。。。。。。。


当量硼含量
表1中杂质含量的总当量硼含量不应超过1.36μg/gU。。。。。。。。总当量硼含量是单个杂质元素当量硼含量的和，，，，，，，单个杂质元素当量硼含量蹬宗该元素确当量硼因子与其含量之积(μg/gU)，，，，，，，各元素确当量硼因子见表2。。。。。。。。
所有杂质元素含量都在表1中限值1的领域内，，，，，，，则不推算总当在硼含量。。。。。。。。
除C、F、S、K、P、Na表，，，，，，，任何一种杂质元素超出表1中限值1的领域，，，，，，，则应推算总当量硼含量，，，，，，，对含量低于步骤检测下限的元素，，，，，，，取检测下限值进行推算。。。。。。。。
表1中未含的其他元素及其当量硼含量由供需双方约定。。。。。。。。


物理要求
颗粒尺寸
至少95%(质量分数)二氧化铀粉末通过425μm尺度筛。。。。。。。。
松装密度
松装密度为(0.75~1.25)g/cm³。。。。。。。。
比表表积
比表表积为(5~7.5)m²/g。。。。。。。。
可烧结性
二氧化铀粉末可烧结机能应满足附录A的要求。。。。。。。。

检验步骤
二氧化铀粉末的化学成分和物理要求的检验步骤应按国度有关尺度步骤或供需双方约定的步骤进行。。。。。。。。
GB 11841-1989 二氧化铀粉末和芯块中铀的测定 硫酸亚铁还原-沉铬酸钾氧化滴定法
GB 11840-1989 二氧化铀芯块水分含量测定步骤


京都电子KEM 自动电位滴定仪 AT-710M
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=993
京都电子KEM 库仑法水分析仪 MKC-710B
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=1001
京都电子KEM 高温石英加热炉 ADP-512S
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=912
