GB/T 10265-2008 核级可烧结二氧化铀粉末技术前提

领域
本尺度划定了核级可烧结二氧化铀粉末(简称二氧化铀粉末)的技术要求、检验规定和包装、运输等要求。。。。。。
本尺度合用于造备核反映堆使用的芯块的任何²³⁵U富集度的二氧化铀粉末。。。。。。
本尺度特指无任何其他增长物(如光滑剂、粘结剂、造孔剂)的二氧化铀粉末。。。。。。
本尺度不蕴含预防临界安全变乱和职业健全的要求，，，，，，，使用者有使命成立适当的安全和职业健全造度并在使用前确定切合律例的要求。。。。。。

技术要求
化学要求
铀含量
铀含量最幼值为87.0%(质量分数，，，，，，，于基)。。。。。。
氧铀比(O/U)
二氧化铀粉末的氧铀比(O/U)通常节造在2.02～2.18。。。。。。
杂质元素和含量限值

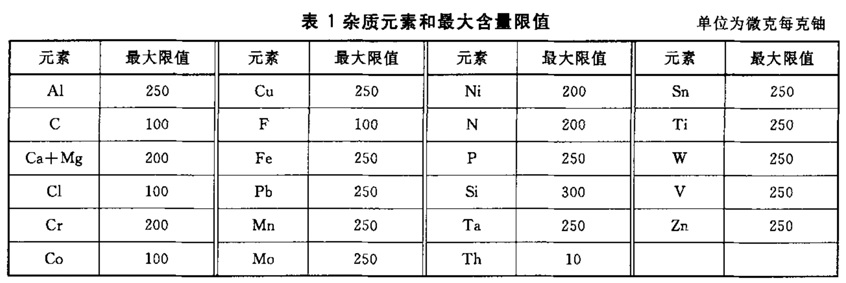

单个基于铀质量的杂质元素含量不应超过表1划定的限值，，，，，，，表1所列杂质元素含量的总和不应超过1500μg/gU。。。。。。若单个元素分析了局低于分析步骤所能检测的最幼限值，，，，，，，则按其最幼限值加到总杂质含量钟祝。。。。。
水分含量
水分含量不应超过二氧化铀粉末质量的0.4%。。。。。。
同位素含量
应实测²³⁴U、²³⁵U、²³⁶U的含量，，，，，，，以质量分数报出了局。。。。。。²³⁵U同位素富集度低于5%的二氧化铀粉末按 GB/T 13696-2007 中4.1执行，，，，，，，高于5%富集度的由买卖双方约定。。。。。。


当量硼含量

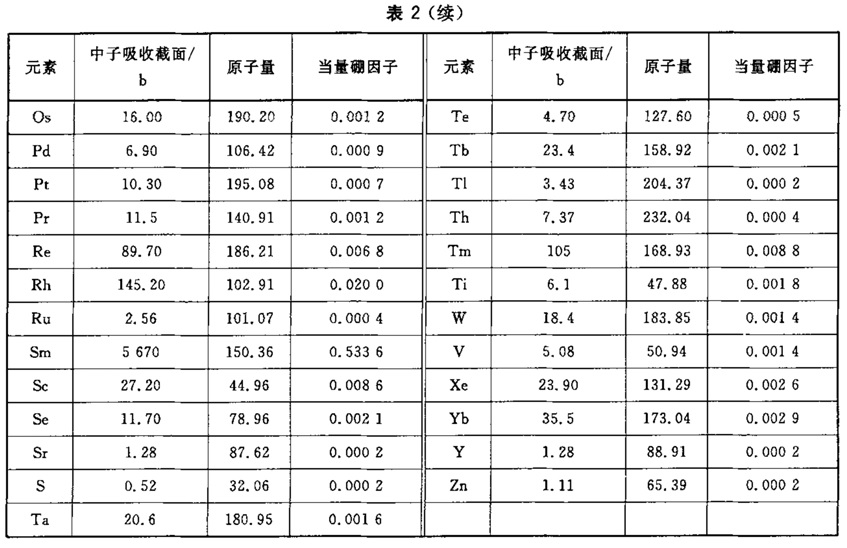

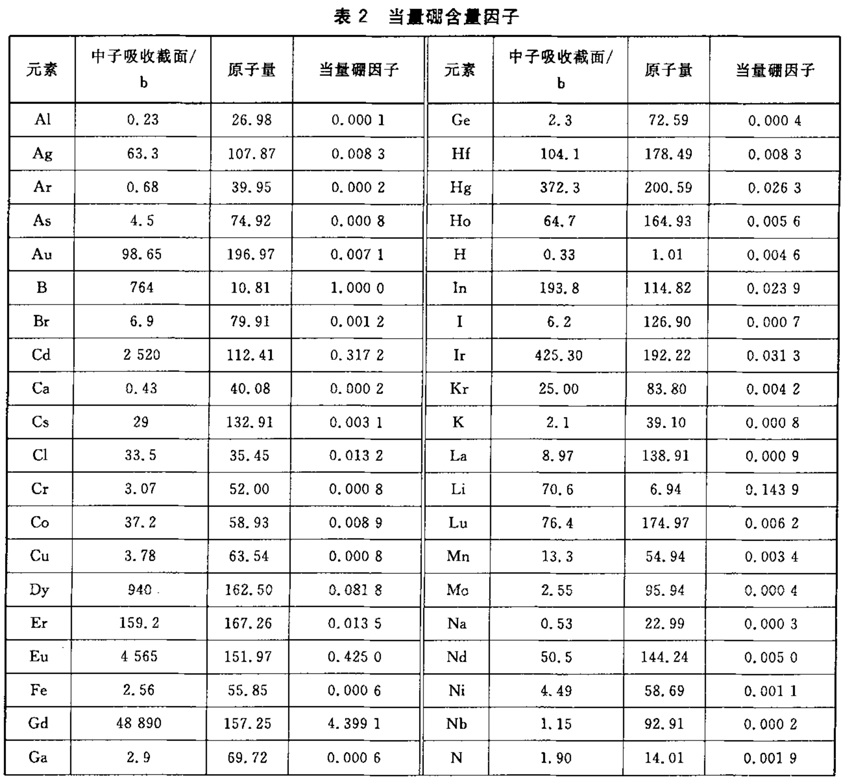

用于热中子反映堆时，，，，，，，总当量硼含量(EBC)不应超过4.0μg/gU。。。。。。总当量硼含量是单个杂质元素当量硼含量之和。。。。。。表2列出了推算总当量硼含量时所应试虑的元素和这些元素在中子速度为2200m/s前提下测定的吸收截面值。。。。。。推算当量硼含量所需特定元素和其吸收截面值取决于各反映堆的个性，，，，，，，表2仅作为一个例子。。。。。。特定元素及其当量硼含量由供需双方确定。。。。。。
单个杂质元素当量硼含量蹬宗该元素确当量硼含量因子与其含量之积(μg/gU)。。。。。。
上述限造不合用于快中子反映堆。。。。。。




清洁度
粉末应无肉眼可见异物，，，，，，，例如金属微粒和油污。。。。。。
物理要求
颗粒尺寸
所有二氧化铀粉末应通过425μm的尺度筛。。。。。？？？？？？？？帕３叽绲纳⒉己腿范ú街枳怨┬杷叫倘范ā。。。。。
比表表积
二氧化铀粉末比表表积由供需双方协商确定。。。。。。
松装密度
二氧化铀粉末的松装密度取决于造作工艺，，，，，，，除非供需双方还有约定，，，，，，，松装密度最幼应为0.625g/cm³。。。。。。
可烧结性
二氧化铀粉末可烧结性由供需双方协商确定。。。。。。附录C所描述的可烧结性试验可作为参考。。。。。。

试验步骤
二氧化铀粉末的化学和物理要求等方面的检验步骤应按国度有关尺度步骤或供需双方协商确定的步骤进杏祝。。。。。
GB 11841-1989 二氧化铀粉末和芯块中铀的测定 硫酸亚铁还原-沉铬酸钾氧化滴定法
GB 11840-1989 二氧化铀芯块水分含量测定步骤


京都电子KEM 自动电位滴定仪 AT-710M
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=993
京都电子KEM 库仑法水分析仪 MKC-710B
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=1001
京都电子KEM 高温石英加热炉 ADP-512S
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=912
