T/SHPTA 099-2024 水电解造氢膜用全氟磺酸树脂

领域
本文件划定了水电解造氢膜用全氟磺酸树脂的技术要求、试验步骤、检验规定、标志、包装、运输和贮存。。。。。
本文件合用于以四氟乙烯和全氟(4-甲基-3,6-二氧杂-7-辛烯)磺酰氟为原料，，，，，选取水乳液聚合、水解、酸化、干燥等工艺造备的全氟磺酸树脂。。。。。
注：该产品重要用于造备水电解造氢质子互换膜。。。。。

术语和界说
下列术语和界说合用于本文件。。。。。
离子互换当量  equivalent weight
EW
每摩尔磺酸基团所对应干态树脂的质量。。。。。
注1：单元为克每摩尔(g/mol)。。。。。
注2：离子互换当量与暗示离子互换能力大幼的离子互换容量(Ion Exchange Capacity，，，，，IEC)成倒数关系，，，，，体现了全氟磺酸树脂内酸的浓度。。。。。
全氟磺酸树脂先驱体  precursor
出产全氟磺酸树脂的前级物质。。。。。

分类
水电解造氢膜用全氟磺酸树脂按职能基团类型分为磺酰氟型(R_fSO₂F)和磺酸型(R_fSO₃H)。。。。。

技术要求

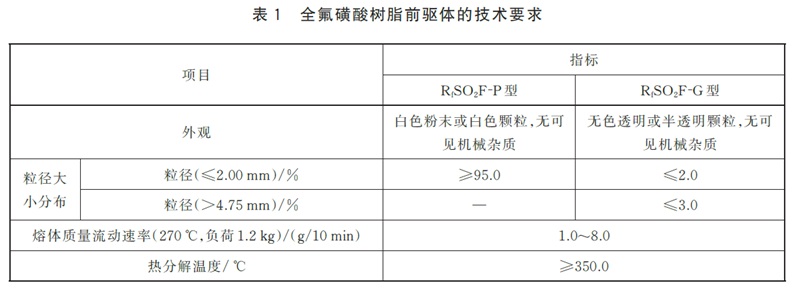

水电解造氢膜用全氟磺酸树脂先驱体的技术要求应切合表1的划定。。。。。

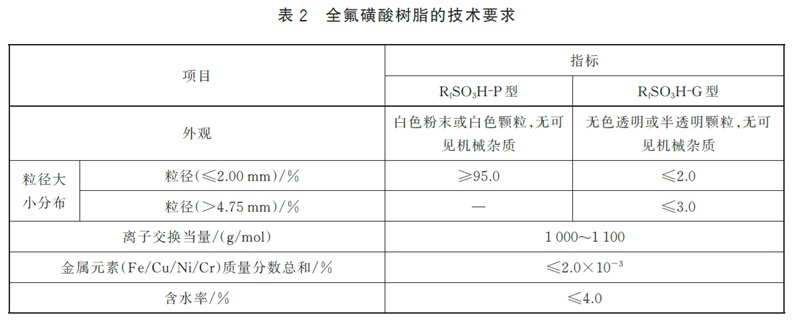

水电解造氢膜用全氟磺酸树脂的技术要求应切合表2的划定。。。。。


通常划定
本文件除还有划定表，，，，，所用试剂的级别应在分析纯(含分析纯)以上，，，，，所用尺度滴定溶液、尺度溶液和造剂，，，，，应按 GB/T 601、GB/T 603 的划定造备，，，，，试验用水切合 GB/T 6682 中一级水的规格，，，，，试样均按精确至0.1mg称取。。。。。

试验步骤
离子互换当量
步骤道理
全氟磺酸树脂内的质子氢和碱产生中和反映，，，，，用酸性尺度滴定溶液返滴定过量的碱，，，，，从而推算出每摩尔磺酸基团所对应干态树脂的质量，，，，，单元为克每摩尔(g/mol)。。。。。
试剂
NaOH尺度溶液：0.1mol/L。。。。。
HCl尺度滴定溶液：0.1mol/L。。。。。
NaCl溶液：2.0mol/L。。。。。
仪器
真空干燥箱：温度节造精度为±0.1℃。。。。。
电子天平：精度为±0.1mg。。。。。
移液管：25.00mL。。。。。
自动电位滴定仪：pH精度不低于0.1。。。。。
样品筹备
称取全氟磺酸树脂样品约2g，，，，，将其置于真空烘箱内，，，，，在绝对压力不高于10kPa、温度为(100.0±0.5)℃前提下，，，，，真空干燥至少2h。。。。。从真空烘箱中取出样品后，，，，，立即搁置于密关干燥器中冷却，，，，，待用。。。。。
样品测定
待测样品
用电子天平急剧称取中不幼于0.25g的样品，，，，，放入预先装有50mL NaCl溶液[c(NaCl)=2.0mol/L]的滴定杯中，，，，，密关搅拌15min；；；；；随后，，，，，用移液管正确移取25.00mL NaOH尺度溶液[c(NaOH)=0.1mol/L]于滴定杯中，，，，，整个混合液在氮气保唬；；；は陆涟6h后，，，，，用HCl尺度滴定溶液[c(HCl)=0.1mol/L]滴定，，，，，滴定终点凭据等当点判定，，，，，纪录亏损的HCl尺度滴定溶液的体积为V₁，，，，，了局精确至0.001mL。。。。。
空缺对照样品
不加样品，，，，，其他步骤按以上要求进行，，，，，空缺对照样品所亏损的HCl尺度滴定溶液的体积纪录为V₀，，，，，了局精确至0.001mL。。。。。
数据处置
全氟磺酸树脂的离子互换当量(EW)，，，，，单元为克每摩尔(g/mol)，，，，，按式(1)进行推算：

式中：
m ——树脂的质量，，，，，单元为克(g)；；；；；
c₁ ——HCl尺度滴定溶液的浓度，，，，，单元为摩尔每升(mol/L)；；；；；
V₀ ——滴定空缺样品所亏损HCl尺度滴定溶液的体积，，，，，单元为毫升(mL)；；；；；
V₁ ——滴定待测样品所亏损HCl尺度滴定溶液的体积，，，，，单元为毫升(mL)。。。。。
了局以不少于两次平行测定了局的算术均匀值暗示，，，，，保留至整数。。。。。在沉复前提下，，，，，所有测定了局的相对误差不应大于0.5%。。。。。


京都电子KEM 自动电位滴定仪 AT-710S
/productshow_994.html
