HG/T 5248-2017 风力发电机组叶片用环氧结构胶粘剂

领域
本尺度划定了风力发电机组叶片用环氧结构胶粘剂的要求、试验步骤、检验规定、包装、标志、运输和贮存。。。。。
本尺度合用于风力发电机组叶片用环氧结构胶粘剂。。。。。

术语和界说
GB/T 2943 界应的以及下列术语和界说合用于本尺度。。。。。
脱模布  peel ply
一种用于复合伙料成型的辅助资料。。。。。拥有维持玻璃钢表表清洁度和增长表表粗糙度的职能。。。。。

要求
表观
产品表观为均匀膏状，，，，，，，，无表来杂质。。。。。
理化机能

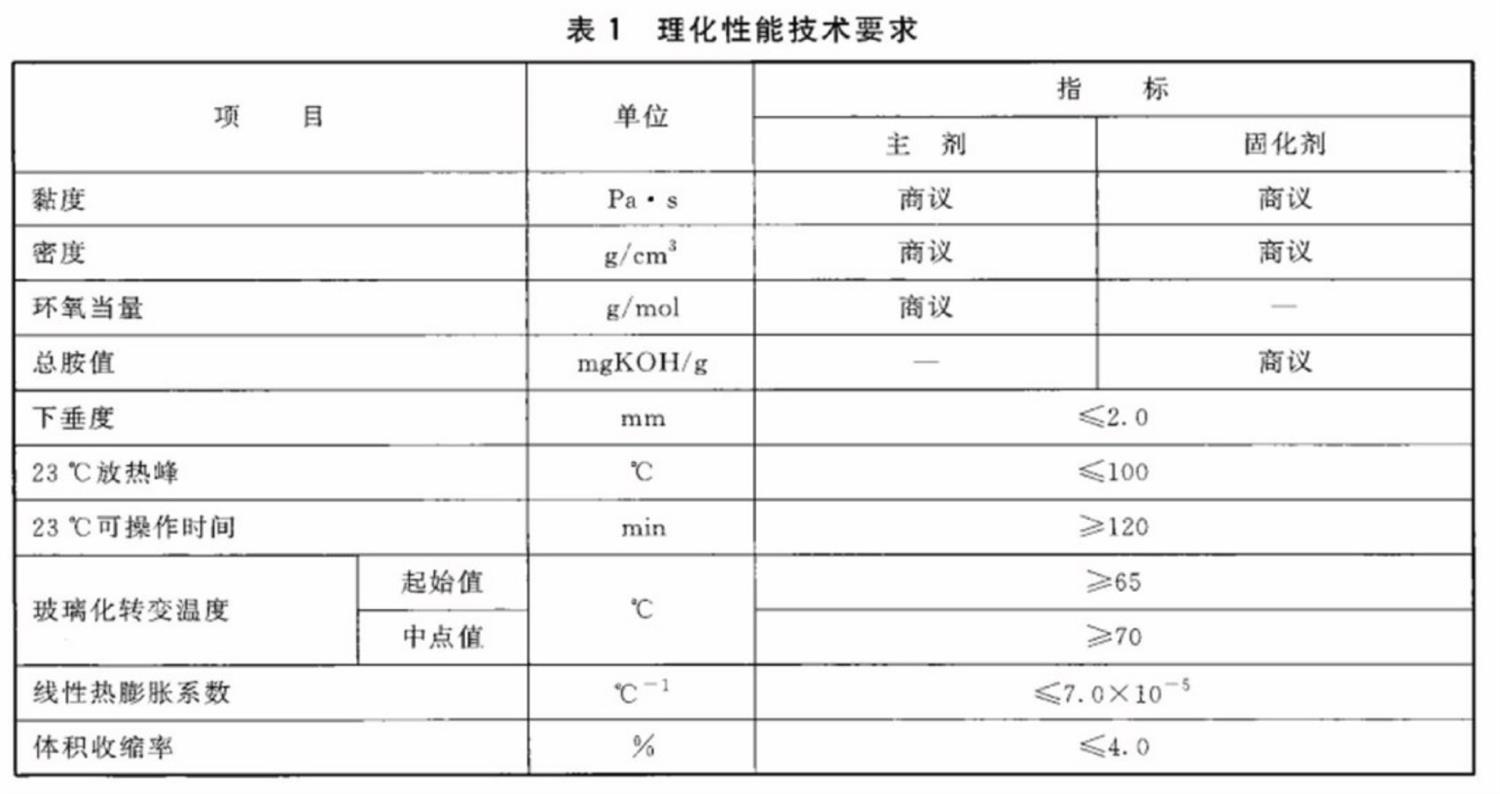

产品的理化机能技术要求应切合表1的划定。。。。。


力学机能

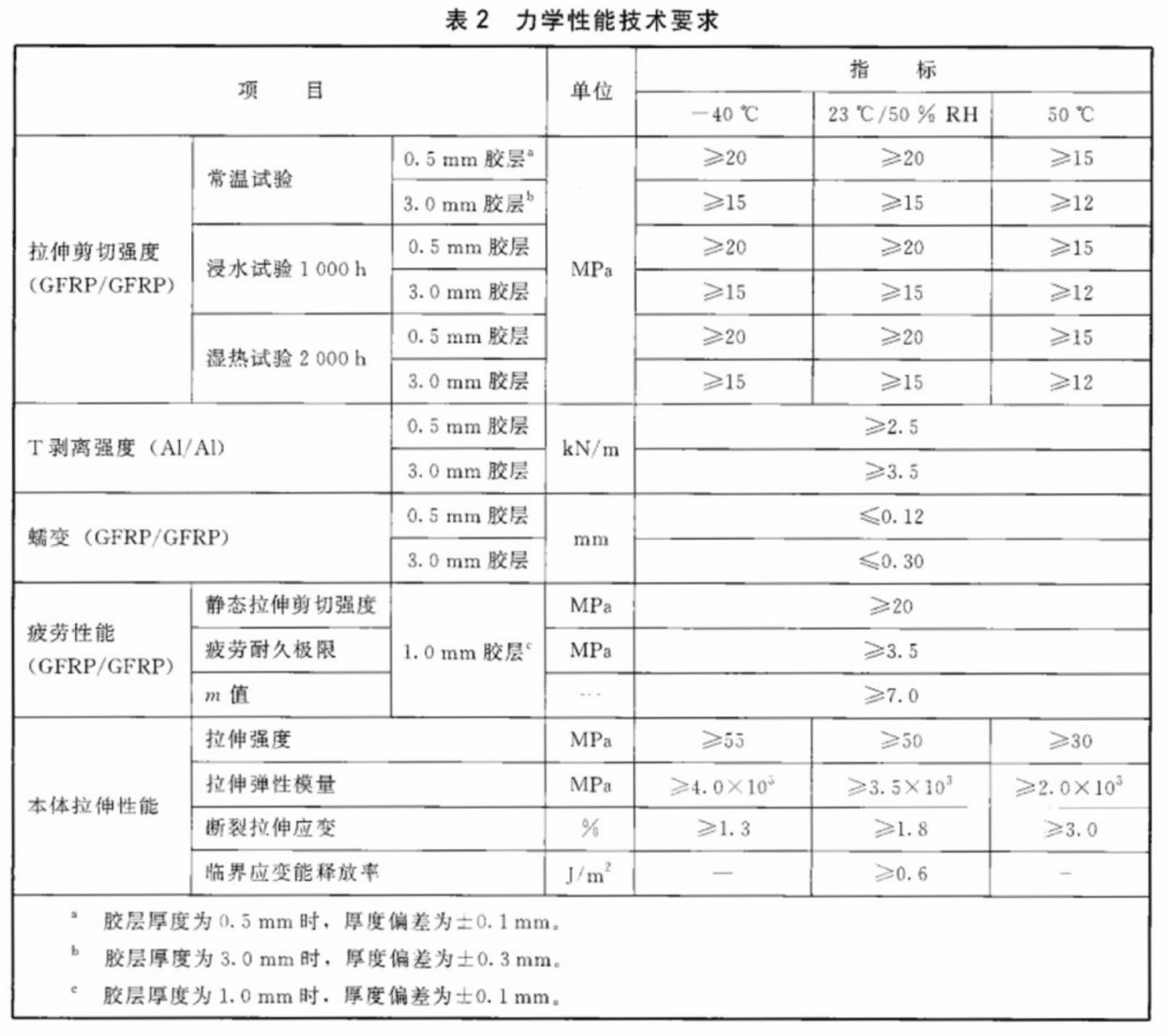

产品的力学机能技术要求应切合表2的划定。。。。。



试验筹备
尺度环境前提
温度23°C±2°C，，，，，，，，相对湿度50%±10%。。。。。也可凭据要求商议。。。。。
粘接基材
铝片
代号A1，，，，，，，，推荐型号为5754，，，，，，，，H111，，，，，，，，也可所以其他相当强度的型号。。。。。厚度为0.5mm±0.02mm。。。。。
玻璃纤维加强环氧树脂
代号GFRP。。。。。由面密度为1200g/m²的无碱玻璃纤维单向布、其空导入环氧树脂、面密度为85g/m²的尼龙6或尼龙66的脱模布组成。。。。。
造备时铺层为6层，，，，，，，，秩序为[0°，，，，，，，，90°]、[0°，，，，，，，，90°] 、[0°，，，，，，，，90°]、[90°，，，，，，，，0°]、[90°，，，，，，，，0°]、[90°，，，，，，，，0°]。。。。。
切割时沿0°纱线方向。。。。。

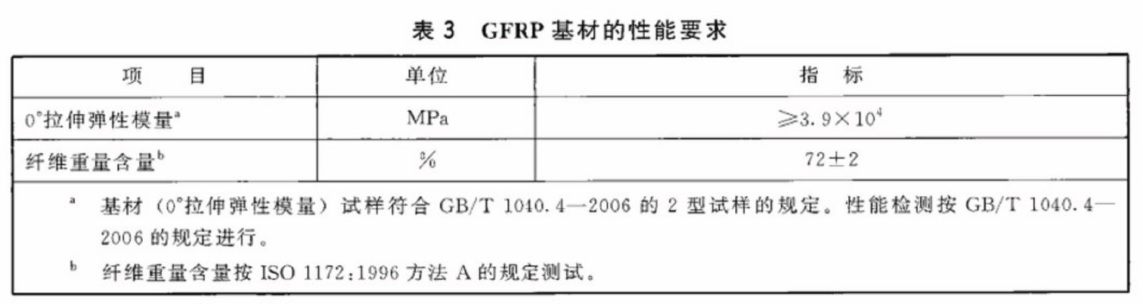

机能应切合表3的要求。。。。。


基材的表表处置
铝片的表表处置按 HB/Z 197-91 的划定进杏祝。。。。
玻璃纤维加强环氧树脂的表表处置选取粘接前往除脱模布方式。。。。。
固化前提
试样造备时置于鼓风干燥箱中，，，，，，，，在75°C下固化5h，，，，，，，，或按双方商议前提固化。。。。。

试验步骤
环氧当量
按 GB/T 4612-2008 的划定测试。。。。。通常用电位滴定法。。。。。
GB/T 4612-2008 塑料 环氧化合物 环氧当量的测定

总胺值
按附录A的划定测试。。。。。

附录  (规范性附录)
总胺值的测定

试剂
冰乙酸: 分析纯。。。。。
邻苯二甲酸氢钾基准试剂。。。。。
碳酸钠: 分析纯。。。。。
乙酸酐: 纯度>96%。。。。。
高氯酸:分析纯。。。。。
高氯酸冰乙酸尺度溶液: 0.1mol/L。。。。。
配造
移取8.5mL质量分数为70%～72%的高氯酸，，，，，，，，在搅拌下参与由500mL冰乙酸和30mL乙酸酐组成的混合溶液中，，，，，，，，搅拌至溶液均匀，，，，，，，，冷却后转移至1000mL容量瓶中，，，，，，，，用冰乙酸稀释定容，，，，，，，，混合均匀，，，，，，，，搁置过夜。。。。。
标定
称取0.15～0.2g(精确至0.1mg)的邻苯二甲酸氢钾基准试剂(使用前在105°C～110°C干燥恒沉)于滴定杯中，，，，，，，，参与50mL冰乙酸，，，，，，，，用电位滴定仪标定该尺度溶液，，，，，，，，纪录该尺度溶液的温度t_s。。。。。同时做空缺试验。。。。。
标定必须双人试验，，，，，，，，各做四平行，，，，，，，，每人的四平行测定了局极差相对值不大于0.15%，，，，，，，，两人共八组平行测定了局极差相对值不大于0.18%。。。。。
浓度推算

式中:
c  逐一高氯酸冰乙酸尺度溶攘的浓度的数值，，，，，，，，单元为摩尔每升(rnoI/L)；；；；；；；；
m 逐一邻苯二甲酸氢钾的质量的数值，，，，，，，，单元为克(g)；；；；；；；；
V₁逐一测按时亏损高氯酸冰乙酸尺度溶液的体积的数值，，，，，，，，单元为毫升(mL)；；；；；；；；
V₀逐一空缺试验时亏损高氯酸冰乙酸尺度溶液的体积的数值，，，，，，，，单元为毫升(mL)。。。。。

仪器
自动电位滴定仪: 带磁力搅拌器，，，，，，，，配非水电极。。。。。
分析天平: 精确至0.1mg。。。。。
温度计: 精确至0.1°C。。。。。
移液管: 10mL。。。。。
容量瓶: 1000mL。。。。。
量筒: 50mL，，，，，，，，100mL。。。。。
滴定杯: 100mL。。。。。

测试步骤
称取0.15g左右[也可按公式(A.2)推算称样量]的样品(精确至0.1mg)于滴定杯中，，，，，，，，用量筒量取50mL冰乙酸参与其钟祝。。。。
开动机械搅拌装置，，，，，，，，搅拌至样品齐全溶化分散。。。。。
用高氯酸冰乙酸尺度溶液滴定，，，，，，，，以电位突跃最大为滴定终点，，，，，，，，推算亏损高氯酸冰乙酸尺度溶液的体积，，，，，，，，纪录高氯酸冰乙酸尺度溶液的温度t。。。。。
平行测定两次，，，，，，，，同时进行空缺试验。。。。。

试验了局
数据处置
试验数据按公式(A.2)推算:

式中:
S 逐一总胺值的数值，，，，，，，，单元为毫克氢氧化钾每克(mgKOH/g)；；；；；；；；
c  逐一高氯酸冰乙酸尺度溶液的浓度的数值，，，，，，，，单元为摩尔每升(mol/L)；；；；；；；；
V 逐一滴定过程达到终点亏损的高氯酸冰乙酸尺度溶液的体积的数值，，，，，，，，单元为毫升(mL)；；；；；；；；
V₀逐一空缺滴定亏损的高氯酸冰乙酸尺度溶液的体积的数值，，，，，，，，单元为毫升(mL)；；；；；；；；
m 逐一样品的质量的数值，，，，，，，，单元为毫克(mg)；；；；；；；；
t  逐一测按时高氯酸冰乙酸尺度溶液的温度的数值，，，，，，，，单元为摄氏度(°C)；；；；；；；；
t_s 逐一标按时高氯酸冰乙酸尺度溶液的温度的数值，，，，，，，，单元为摄氏度(°C)。。。。。
了局暗示
总胺值的试验了局建约至幼数点后第3位，，，，，，，，了局值保留至幼数点后第2位。。。。。
两平行测定了局之差不大于3mgKOH/g。。。。。


京都电子KEM 自动电位滴定仪 AT-710S
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=994
