GB/T 6743-2008 / ISO 2114:2000 塑料用聚酯树脂、色漆和清漆用漆基 部门酸值和总酸值的测定

领域
本尺度划定了测定塑料用聚酯树脂、色漆和清漆用漆基的部门酸值(步骤A)和总酸值(步骤B)的步骤。。。。。。
本尺度不合用于酚醛树脂。。。。。。
本尺度旨在提供用于判断产品可接受性的质量节造数据，，，，，，，，并在钻研和出产中用来节造缩聚反映的实现情况。。。。。。

术语和界说
酸值  acid value
在划定试验前提下，，，，，，，，中和1g树脂所亏损的氢氧化钾(KOH)的毫克数。。。。。。
部门酸值  partial acid value
中和树脂中所有的羧基、游离酸以及部门游离酸酐的酸值。。。。。。
总酸值  total acid value
中和树脂中所有的羧基、游离酸以及所有游离酸酐的酸值。。。。。。

道理
总则
试验样品中蕴含的游离酸/酸酐用氢氧化钾尺度滴定溶液滴定，，，，，，，，滴定步骤选用电位滴定法或批示剂滴定法。。。。。。

步骤A

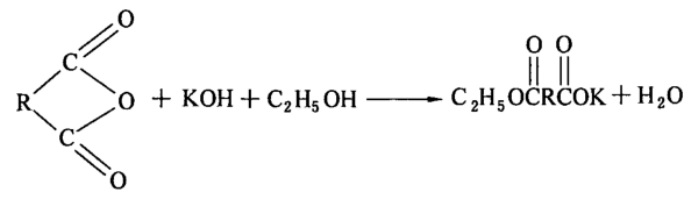

称取肯定质量的树脂，，，，，，，，溶化在混合溶剂钟祝。。。。。使用电位滴定法将氢氧化钾乙醇尺度滴定溶液滴加到该溶液中，，，，，，，，反映如下:

将中和1g树脂所亏损的氢氧化钾的毫克数代人推算。。。。。。
步骤A合用于色漆和清漆用漆基(通常仅含有少量游离酸酐)，，，，，，，，同时也合用于不鼓和聚酯树脂。。。。。。

步骤B

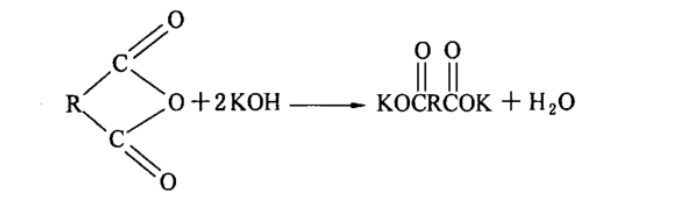

称取肯定质量的树脂，，，，，，，，溶化在含水的混合溶剂钟祝。。。。。先让游离酸酐水解20min，，，，，，，，而后用电位滴定法将氢氧化钾乙醇尺度滴定溶液滴加到该溶液中，，，，，，，，反映如下:

将中和1g树脂所亏损的氢氧化钾的毫克数代人推算。。。。。。
步骤B合用游离酸酐含量较大的不鼓和树脂。。。。。。

仪器
通常尝试室仪器、玻璃器皿以及下列仪器:
锥形瓶: 容量为100mL和250mL的广口瓶。。。。。。
锥形瓶: 带有磨口玻璃塞的容量为250mL的细口瓶。。。。。。
滴定管: 切合GB/T 12805要求，，，，，，，，容量为25mL(精度为0.05mL)。。。。。。
磁力搅拌器。。。。。。
移液管: 容量为25mL和50mL。。。。。。
自动移液管: 容量为25mL、50mL和60mL。。。。。。
天平: 精确到1mg。。。。。。
电位滴定仪: 由相宜的电位计、玻璃参比电极系统及滴定台组成。。。。。。

操作步骤
试样

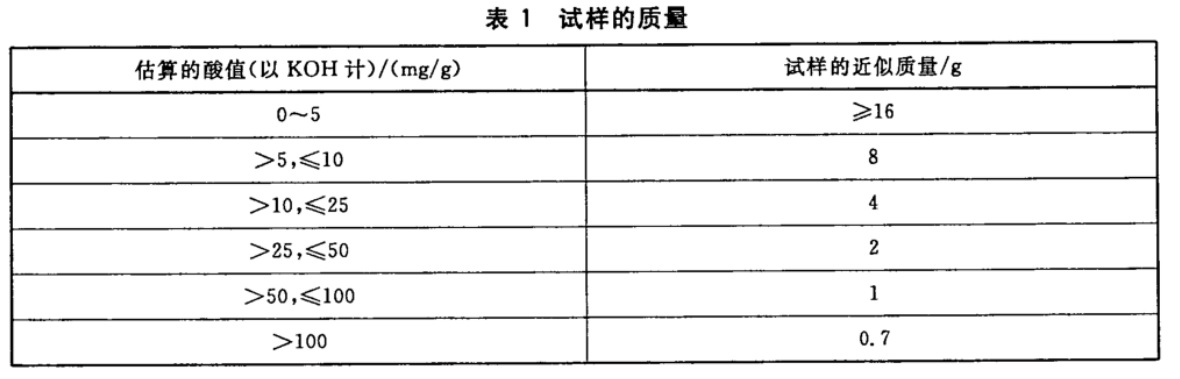

按表1称取适量的试样。。。。。。

步骤A
测定次数
平行测定两次。。。。。。
电位滴定法步骤
称取试样于250mL广口锥形瓶中，，，，，，，，精确至0.001g(m₁)。。。。。。用移液管移入50mL混合溶剂，，，，，，，，混合至树脂齐全溶化。。。。。。
若是5min后样品不能齐全溶化，，，，，，，，则再造备一份样品，，，，，，，，用50mL混合溶剂和25mL丙酮溶化样品。。。。。。
将锥形瓶搁置在滴定台上，，，，，，，，调整地位使电极能刚好浸没于溶液钟祝。。。。。用滴定管中的氢氧化钾尺度滴定溶液进行电位滴定。。。。。。纪录达到终点(滴定曲线的转折点)时亏损的氢氧化钾尺度滴定溶液的体积(V₁) 数，，，，，，，，以毫升暗示。。。。。。
以同样的步骤进行空缺测试，，，，，，，，参与50mL混合溶剂，，，，，，，，若是必要，，，，，，，，再参与25mL丙酮。。。。。。纪录亏损的氢氧化钾尺度滴定溶液的体积(V₂)，，，，，，，，以毫升暗示。。。。。。如混合溶剂经过了正确的中和，，，，，，，，空缺试验了局应为零。。。。。。

步骤B
测定次数
平行测定两次。。。。。。
电位滴定法步骤
称取试样于250mL细口锥形瓶中，，，，，，，，精确至0.001g(m₂)。。。。。。用移液管移取60mL混合溶剂于锥形瓶钟祝。。。。。塞上塞子，，，，，，，，将锥形瓶置于磁力搅拌器上。。。。。。搅拌试样直至其全数溶化。。。。。。持续揽拌20min，，，，，，，，使酸酐齐全水解。。。。。。若是必要得到齐全溶化的样品，，，，，，，，可对锥形瓶进行加热。。。。。。用水浴和冷凝器冷却锥形瓶，，，，，，，，而后让其天然冷却至室温。。。。。。
将锥形瓶放罩在滴定台上，，，，，，，，调整地位使电极能刚好浸没于溶液钟祝。。。。。用滴定管中的氢氧化钾尺度滴定溶液进行电位滴定。。。。。。纪录达到终点(滴定曲线的转折点)时亏损的氢氧化钾溶液的体积(V₃)数，，，，，，，，以毫升暗示。。。。。。
以同样的步骤进行空缺测试，，，，，，，，参与60mL混合溶剂。。。。。。纪录亏损的氢氧化钾尺度滴定溶液的体积(V₄)，，，，，，，，以毫升暗示。。。。。。如混合溶剂是经过了正确中和，，，，，，，，空缺试验了局应为零。。。。。。

了局的推算与暗示
步骤A的推算
试样的部门酸值(PAV)的推算(溶剂或稀释剂中的固体树脂)
对于每次测定，，，，，，，，部门酸值(PAV)用每克试样亏损的氢氧化钾毫克数来暗示如式(1):

式中:
56.1逐一常数[氢氧化钾的摩尔质量，，，，，，，，单元为克每摩尔(g/mol)]；；；；；；；；
m₁  逐一试样的质量，，，，，，，，单元为克(g)；；；；；；；；
V₁   逐一中和树脂溶液亏损的氢氧化钾尺度滴定溶液的体积，，，，，，，，单元为毫升(mL)；；；；；；；；
V₂   逐一空缺试验亏损的氢氧化钾尺度滴定溶液的体积，，，，，，，，单元为毫升(mL)；；；；；；；；
c     逐一氢氧化钾尺度滴定定溶液的浓度，，，，，，，，单元为摩尔每升(mol/L)。。。。。。
固体树脂部门酸值的推算(PAV_s)
作为一种选择，，，，，，，，固体树脂的部门酸值也能够推算(如醇酸树脂)。。。。。。首先按 GB/T 1725-2007 划定测定树脂的不挥发物。。。。。。而后测定固体树脂的部门酸值，，，，，，，，以每克试样亏损的氢氧化钾毫克数暗示，，，，，，，，如式(2):

式中:
PAV逐一按测定部门酸值；；；；；；；；
NV  逐一按 GB/T 1725-2007 划定测定不挥发物含量，，，，，，，，以质量分数暗示。。。。。。

步骤B的推算
试样总酸值(TAV)的推算(溶剂或稀释剂中的固体树脂)
对于每次测定，，，，，，，，总酸值(TAV)用每克试样亏损的氢氧化钾毫克数来暗示，，，，，，，，如式(3):

式中:
56.1逐一常数[氢氧化钾的摩尔质量，，，，，，，，单元为克每摩尔(g/mol)]；；；；；；；；
m₂  逐一试样的质量，，，，，，，，单元为克(g)；；；；；；；；
V₃   逐一中和树脂溶液亏损的氢氧化钾尺度滴定溶液的体积，，，，，，，，单元为毫升(mL)；；；；；；；；
V₄   逐一空缺试验亏损的氢氧化钾尺度滴定溶液的体积，，，，，，，，单元为毫升(mL)；；；；；；；；
c     逐一氢氧化钾尺度滴定定溶液的浓度，，，，，，，，单元为摩尔每升(mol/L)。。。。。。
固体树脂总酸值的推算(TAV_s)
作为一种选择，，，，，，，，固体树脂的总酸值也能够推算(如醇酸树脂)。。。。。。首先按 GB/T 1725-2007 划定测定树脂的不挥发物。。。。。。而后测定固体树脂的总酸值(TAV_s)，，，，，，，，用每克试样亏损的氢氧化钾毫克数来暗示，，，，，，，，如式(4):

式中:
TAV逐一按测定总酸值;
NV 逐一按 GB/T 1725-2007 划定测定不挥发物含量，，，，，，，，以质量分数暗示。。。。。。
了局的暗示
了局能够暗示成固体树脂的酸值或稀释在溶剂(或稀释剂)中树脂的酸值。。。。。。了局的暗示方式应在试验汇报中注明。。。。。。
若是两个了局与均匀值之间的差值超过3%，，，，，，，，则沉复上述操作。。。。。。


京都电子KEM 自动电位滴定仪 AT-710S
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=994
