GB/T 2895-2008 塑料 聚酯树脂 部门酸值和总酸值的测定

领域
本尺度合用于聚酯树脂的部门酸值(步骤A)和总酸值(步骤B)的测定。。。。。。。
本尺度不合用于酚醛树脂。。。。。。。

术语和界说
酸值  acid value
在试验前提下中和1g树脂试样所需的氢氧化钾(KOH)的毫克(mg)数。。。。。。。
部门酸值  partial acid value
中和树脂中所有端羧基团、游离酸以及半数的游离酐的酸值。。。。。。。
总酸值  total acid value
中和树脂中所有端羧基团、游离酸以及全数游离酐的酸值。。。。。。。

道理
概述
选取电位法或在显色批示剂的情况下，，，，，用氢氧化钾溶液滴定试样中含有的游离酸/酐。。。。。。。
步骤A

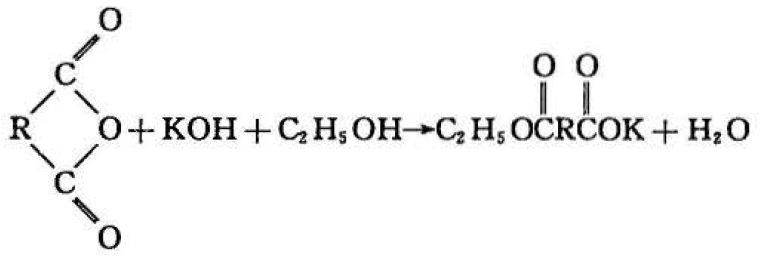

先将称量的树脂溶化在溶剂混合液中，，，，，而后该溶液选取电位法用氢氧化钾乙醇的尺度溶液进行滴定。。。。。。。反映如下:

最后推算出用于中和1g树脂所需的氢氧化钾的毫克(mg)数。。。。。。。
步骤A推荐用于色漆和清漆的胶粘剂(通常来说，，，，，仅存在少量的游离酸酐)，，，，，但是也合用于不鼓和聚酯树脂。。。。。。。
步骤B

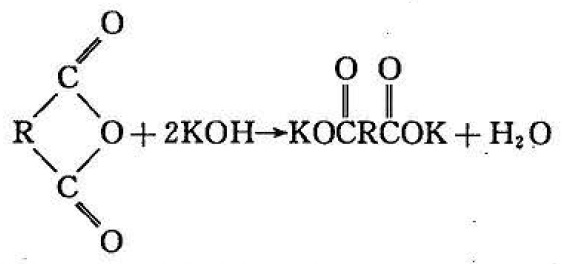

将称量的树脂溶化在含水的溶剂混合液中。。。。。。。在选取电位法用氢氧化钾乙醇的尺度溶液进行滴定之前，，，，，允许游离酸酐水解20min。。。。。。。反映如下:

最后推算出用于中和1g树脂所需的氢氧化钾的毫克(mg)数。。。。。。。
步骤B用于不鼓和聚酯树脂(其中存在有效数量的游离酸酐)。。。。。。。

仪器
通常的尝试室仪器和玻璃器皿以及下列几项:
锥形烧瓶，，，，，容量100mL和250mL，，，，，大颈口。。。。。。。
锥形烧瓶，，，，，容量250mL，，，，，窄颈口，，，，，带磨口玻璃塞。。。。。。。
滴定管，，，，，容量25mL(刻度0.1mL)切合GB/T 12805-1991要求。。。。。。。
磁力搅拌器。。。。。。。
移液管，，，，，容量25mL和50mL。。。。。。。
自动吸管，，，，，容量25mL、50mL和60mL。。。。。。。
分析天平，，，，，精确至1mg。。。。。。。
电位滴定仪，，，，，由装有玻璃参比电极系统的相宜的电位计和滴定架组成。。。。。。。

操作步骤
试样

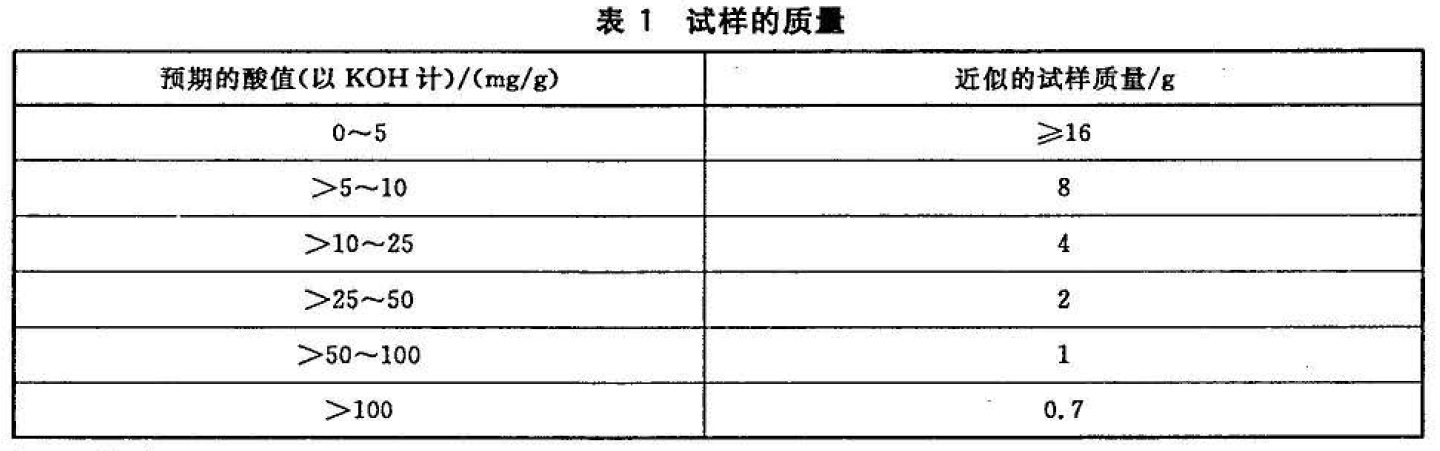

依照表1选择相宜的试样质量。。。。。。。


步骤A
测定的数量
作两次测定。。。。。。。
电位滴定的操作步骤
在250mL大颈口锥形烧瓶内，，，，，称取每份试样，，，，，精确至0.001g(质量m₁)。。。。。。。用移液管参与50mL溶剂混合液。。。。。。。进行混合直至树脂齐全溶化。。。。。。。
若是5min后还不能齐全溶化，，，，，筹备另一份试样，，，，，将其溶化在50mL溶剂混合液和25mL丙酮中。。。。。。。
将锥形烧瓶放在滴定架上，，，，，并调整其地位，，，，，使电极能很好的浸没。。。。。。。使用滴定管用氢氧化钾溶液进行电位滴定。。。。。。。纪录达到终点(滴定曲线的拐点)所需的KOH溶液的体积(V₁)数。。。。。。。
用50mL溶剂混合液(如有必要，，，，，再加25mL丙酮)以一样的步骤进行空缺测定。。。。。。。纪录所需KOH溶液的体积(V₂)数。。。。。。。若是溶剂混合液已进行过正确的中和，，，，，那么空缺测定的了局将为零。。。。。。。

步骤B
测定的数量
作两次测定。。。。。。。
电位滴定的操作步骤
在250mL窄颈口锥形烧瓶内称取试样，，，，，精确至0.001g(质量m₂)。。。。。。。用自动吸管参与60mL溶剂混合液。。。。。。。用塞子塞住烧瓶并将其放在磁性搅拌器上。。。。。。。搅拌至树脂齐全溶化，，，，，再持续搅拌20min。。。。。。。以实现酸酐基团的水解。。。。。。。为了达到齐全溶化，，，，，若是必要能够用水浴和在烧瓶上加冷凝器加热烧瓶，，，，，而后冷却至室温。。。。。。。
将锥形烧瓶放在滴定架上，，，，，并调整其地位使电极能很好的浸没。。。。。。。使用滴定管用氢氧化钾溶液进行电位滴定。。。。。。。纪录达到终点(滴定曲线的拐点)所需的KOH溶液的体积(V₃) 数。。。。。。。
用60mL溶剂混合液以一样的步骤进行空缺测定。。。。。。。纪录所需KOH溶液的体积(V₄)数。。。。。。。若是溶剂混合液已进行过正确的中和，，，，，那么空缺测定的了局将为零。。。。。。。

了局推算和暗示
步骤A 的推算
推算液体树脂(含溶剂或稀释剂)的部门酸值(PAV)
对每次测定按式(1)推算部门酸值(mg/g):

式中:
56.1逐一常数(KOH的摩尔质量)，，，，，单元为克每摩尔(g/mol)；；；；；；；；
V₁   逐一中和树脂溶液所需KOH溶液的体积数，，，，，单元为毫升(mL)；；；；；；；；
V₂   逐一空缺测定所需KOH溶液的体积数，，，，，单元为毫升(mL)；；；；；；；；
c     逐一KOH溶液的浓度，，，，，单元为摩尔每升(mol/L)；；；；；；；；
m₁  逐一试样的质量，，，，，单元为克(g)。。。。。。。
推算固体树脂的部门酸值(PAVs)
作为另一种方式，，，，，能够推算出固体树脂的部门酸值，，，，，先按 GB/T 7193.3-1987 测定聚醋树脂的非挥发物含量(色漆和清漆按 GB/T 6740-1986 测定)，，，，，再按式(2)推算固体树脂的部门酸值(PAVs)(mg/g):

式中:
PAV逐一按上述确定的部门酸值；；；；；；；；
NV  逐一聚酯树脂按 GB/T 7193.3-1987 测定的非挥发物含量(质量分数)。。。。。。。
              色漆和清漆按 GB/T 6740-1986 测定的非挥发物含量(质量分数)。。。。。。。

步骤B 的推算
推算液体树脂(含溶剂或稀释剂)的总酸值(TAV)
对每次测定按式(3)推算总酸值(mg/g):

式中:
56.1逐一常数(KOH的摩尔质量)，，，，，单元为克每摩尔(g/mol)；；；；；；；；
V₃   逐一中和树脂溶液所需KOH溶液的体积数，，，，，单元为毫升(mL)；；；；；；；；
V₄   逐一空缺测定所需KOH溶液的体积数，，，，，单元为毫升(mL)；；；；；；；；
c     逐一KOH溶液的浓度，，，，，单元为摩尔每升(mol/L)；；；；；；；；
m₂   逐一试样的质量，，，，，单元为克(g)。。。。。。。
推算固体树脂的总酸值(TAVs)
作为另一种方式，，，，，能够推算出固体树脂的总酸值，，，，，先按 GB/T 7193.3-1987 测定聚酯树脂的非挥发物含量(色漆和清漆按 GB/T 6740 测定)，，，，，再按式(4)推算固体树脂的总酸值(TAVs)(mg/g):

式中:
TAV逐一按上述确定的总酸值；；；；；；；；
NV  逐一聚酯树脂按 GB/T 7193.3-1987 测定的非挥发物含量(质量分数)。。。。。。。
              色漆和清漆按 GB/T 6740-1986 测定的非挥发物含量(质量分数)。。。。。。。


京都电子KEM 电位法自动电位滴定仪 AT-710S
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=994
