GB/T 24412-2009 磨料磨具用酚醛树脂

领域
本尺度划定了磨料磨具用酚醛树脂的分类、分级、型号、技术要求、试验步骤、检验规定、标志、包装、运输、贮存、合格证书和安全的要求。。。。。。。
本尺度合用于以甲醛、苯酚为重要原料合成出产的磨料磨具用酚醛树脂。。。。。。。

术语和界说
GB/T 2035-2008 确立的以及下列术语和界说合用于本尺度。。。。。。。
热固性酚醛树脂  resol resin
含有大量活性羟甲基的可溶可熔酚醛树脂，，，，，羟甲基可使树脂进一步反映变得不熔。。。。。。。
热塑性酚醛树脂  novolak resin
线性酚醛树脂  novolak
甲醛与苯酚摩尔比幼于1:1通常维持热塑性的酚醛树脂，，，，，它同适量能提供桥键的化合物(例如甲醛或六次甲基四胺)加热时能天生不熔物。。。。。。。
游离酚含量  free phenol content
酚醛树脂中残留的酚的质量占树脂总质量的百分数。。。。。。。
聚应功夫  curing time
在划定的检测前提下，，，，，酚醛树脂在热力板上从加热起头一向到凝胶所需的功夫。。。。。。。
凝胶功夫  gel time
在划定的检测前提下，，，，，酚醛树脂从甲阶段转化达到乙阶段所用的功夫。。。。。。。
流动度  pellet flow
在划定的试验前提下，，，，，酚醛树脂在加热的玻璃板上流动的长度。。。。。。。

技术要求

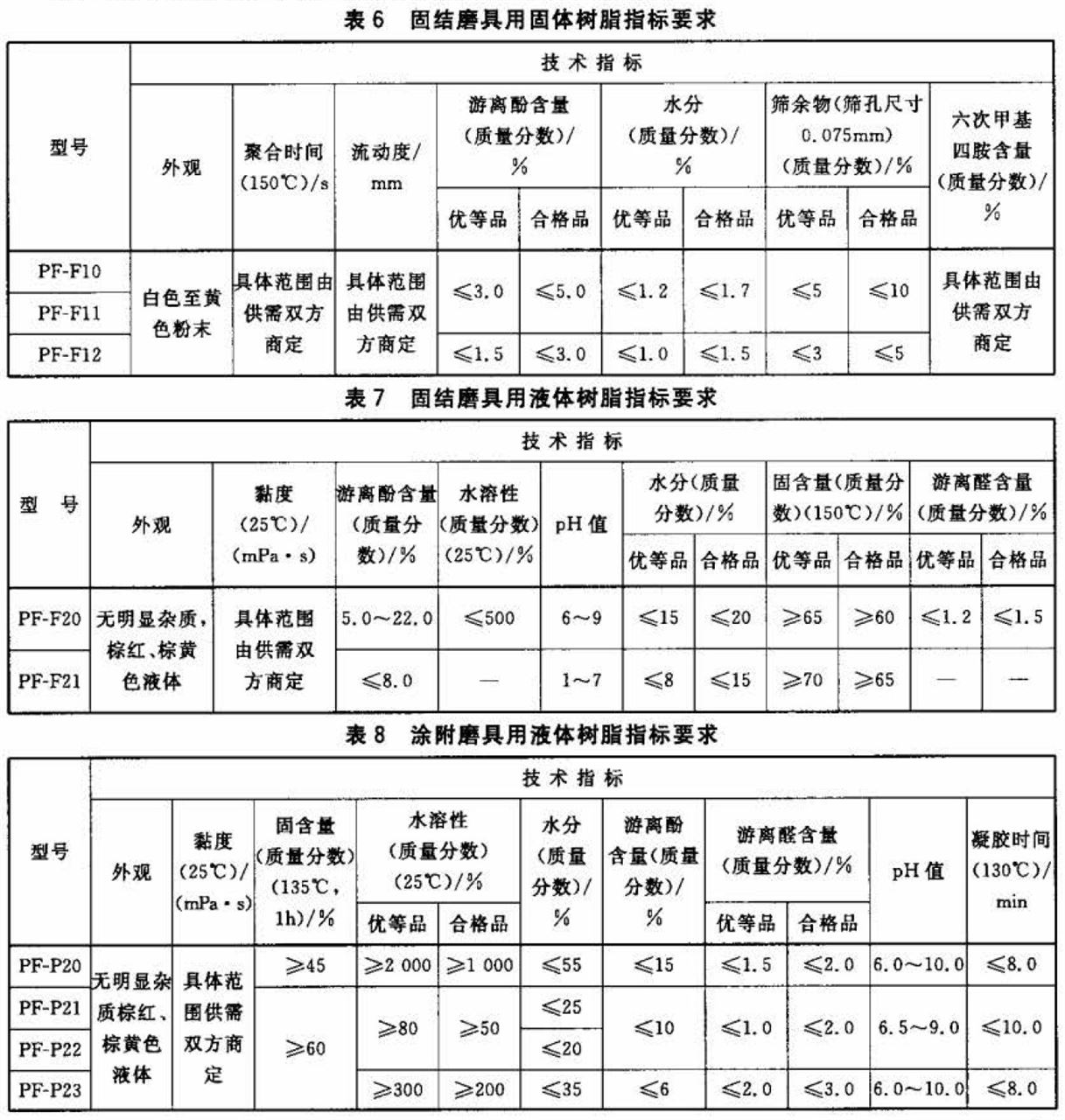

磨料磨具用酚醛树脂机能应别离切合表6 、表7 、表8的划定。。。。。。。


试验步骤
水分的测定
选取 GB/T 606-2003 中划定的步骤进行测定。。。。。。。
GB/T 606-2003 化学试剂 水分测定通用步骤 卡尔·费休法

其他机能测定
表观、聚应功夫、流动度、游离酚含量、六次甲基四胺含量、黏度、固含量、游离醛含量、水溶性、凝胶功夫按附录A划定的步骤测定。。。。。。。

附录A (规范性附录)
六次甲基四胺含量的测定
合用领域
本尺度划定了三种酚醛树脂中六次甲基四胺含量的测定步骤。。。。。。。三种步骤是相当的。。。。。。。？？？？？？？隙ǖú缓嫌糜诤渌衔锏姆尤┦髦。。。。。。。高氯酸法和盐酸法不合用于含有其他酸性或碱性物质的酚醛树脂。。。。。。。若是树脂中含有可被高氯酸氧化的增长剂，，，，，则只能使用盐酸法。。。。。。。

凯氏定氮法
通常划定
本条划定了酚醛树脂中以六次甲基四胺计的总氮含量的测定步骤。。。。。。。本步骤合用于六次甲基四胺含量(质量分数)≥0.5%的酚醛树脂。。。。。。。
道理
在催化剂存鄙人，，，，，样品中的六次甲基四胺在浓硫酸中降解转变为硫酸氢氨。。。。。。。硫酸氢氨与氢氧化钠反映天生硫酸钠和氨。。。。。。。氨被蒸出并网络在盐酸溶液中。。。。。。。过量的盐酸在批示剂存鄙人用氢氧化钠尺度溶液滴定。。。。。。。

高氯酸法
通常划定
本条划定了直接滴定树脂中六次甲基四胺含量的步骤。。。。。。。检测了局可能受到酸性或碱性增长剂的影响，，，，，这种情况下推荐使用凯氏定氮法；；；；；若是存在可被高氯酸氧化的增长剂，，，，，则使用盐酸法。。。。。。。
本步骤合用于六次甲基四胺含量(质量分数)不幼于0.3%的酚醛树脂。。。。。。。
道理
用高氯酸滴定六次甲基四胺中的一个叔胺基。。。。。。。

盐酸法
通常划定
本条划定了一种用盐酸直接滴定酚醛树脂中六次甲基四胺含量的步骤。。。。。。。有酸性或碱性增长剂存在时可能对了局有影响。。。。。。。在这种情况下，，，，，推荐使用凯氏定氮法。。。。。。。
本步骤合用于六次甲基四胺含量≥0.3%的树脂。。。。。。。
道理
依照树脂系统溶化性的分歧，，，，，有两种步骤:
步骤A: 树脂溶于丁醇和乙二醇的混合溶剂，，，，，六次甲基四胺含量用0.1mol/L的盐酸进行电位滴定。。。。。。。若是树脂中含有不溶于混合溶剂的改性剂，，，，，可参与助溶剂进行溶化，，，，，如丙酮。。。。。。。
步骤B: 树脂溶于丙酮和水的混合溶剂，，，，，六次甲基四胺含量用0.2mol/L的盐酸进行电位滴定。。。。。。。

游离醛
合用领域
酚醛树脂水溶液或有机溶液电位滴定法(盐酸羟胺法): 合用于游离醛含量幼于或蹬宗15%的树脂。。。。。。。对游离醛含量在(15~30)%之间的树脂，，，，，有必要相应地调整尺度溶液的浓度。。。。。。。
盐酸羟胺法道理
甲醛与盐酸羟胺反映天生肟和盐酸。。。。。。。天生的盐酸用氢氧化钠溶液反滴定(电位滴定)。。。。。。。
肟化反映: CH₂O+NH₂OH·HCl→CH₂NOH+HCl+H₂O


京都电子KEM 四通路全自动电位滴定仪 AT-710M
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=993
京都电子KEM 卡尔费休水分测定仪 MKV-710B
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=998
