YB/T 6204-2024 增材造作用高强不锈钢粉末

领域
本文件划定了增材造作用高强不锈钢粉末的技术要求、试验步骤、检验规定、标志、包装、运输、贮存、随行文件和订货单内容。。。。。。
本文件合用于旋转电极雾化法、气体雾化法造粉工艺出产的增材造作用高强不锈钢粉末(以下简称粉末)。。。。。。

术语和界说
GB/T 5314 和 GB/T 35351 界定的术语和界说合用于本文件。。。。。。

技术要求
商标和化学成分

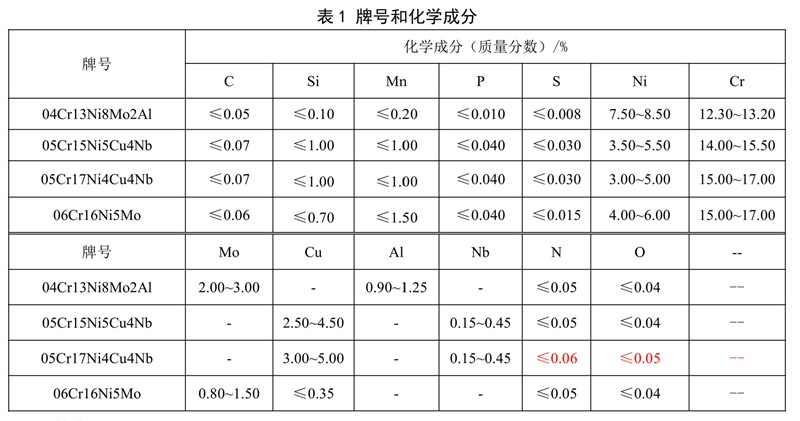

粉末的商标和化学成分应切合表1的划定。。。。。。经供需双方协商，，，，，，，，并在合同中注明，，，，，，，，也可提供其他成分的粉末。。。。。。


粒度

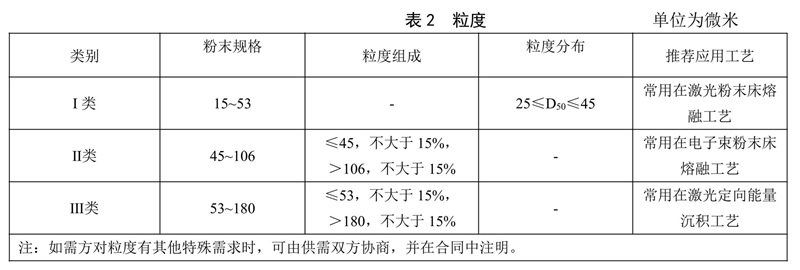

粉末的粒杜爪切合表2的划定。。。。。。


松装密度
粉末的松装密度不应幼于3.6g/cm³。。。。。。
振实密度
粉末的振实密度不应幼于4.5g/cm³。。。。。。
流动性
粉末的流动性不应大于30s/50g。。。。。。
球形率
粉末的球形率不应幼于80%。。。。。。
表观质量
粉末表观应呈灰色或银灰色，，，，，，，，色彩均一，，，，，，，，无结块景象，，，，，，，，无目视可见的异类同化物。。。。。。
其他
需方对粉末的空心粉率有要求时，，，，，，，，可由供需双方协商，，，，，，，，并在合同中注明。。。。。。

试验步骤
化学成分
粉末的化学成分分析按 GB/T 11170、GB/T 11261、GB/T 20124 的划定进行，，，，，，，，仲裁时按 GB/T 223.9、GB/T 223.11、GB/T 223.18、GB/T 223.23、GB/T 223.26、GB/T 223.60、GB/T 223.62、GB/T 223.64、GB/T 223.65、GB/T 223.84、GB/T 223.85、GB/T 223.86 的划定进杏祝。。。。。
GB/T 223.11-2008 钢铁及合金 铬含量的测定 可视滴定或电位滴定法


京都电子KEM 自动电位滴定仪 AT-710S
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=994
