JGJ/T 322-2013 混凝土中氯离子含量检测技术规程

总则
为保障混凝土工程的耐久性，，，，，，，规范混凝土中氯离子含量的检测，，，，，，，造订本规程。。。。。。。
本规程合用于混凝土拌合物、硬化混凝土中氯离子含量的检测。。。。。。。
混凝土中氯离子含量的检测除应切合本规程表，，，，，，，尚应切合国度现行有关尺度的划定。。。。。。。

术语
水溶性氯离子  water-soluble chloride ion
混凝土中可溶于水的氯离子。。。。。。。
酸溶性氯离子  acid-soluble chloride ion
混凝土中用划定浓度的酸溶液溶出的氯离子。。。。。。。

根基划定
预拌混凝土应对其拌合物进行氯离子含量检测。。。。。。。
硬化混凝土可选取混凝土尺度养护试件或结构混凝土同前提养护试件进行氯离子含量检测，，，，，，，也可钻取混凝土芯样进行氯离子含量检测。。。。。。。存在争议时，，，，，，，应以结构实体钻取混凝土芯样的氯离子含量的检测了局为准。。。。。。。
受检方应提供现实选取的混凝土共同比。。。。。。。
在执行本规程氯离子含量检测和评按时，，，，，，，不得选取将混凝土中各原资料的氯离子含量求和的步骤进行代替。。。。。。。

附录D  硬化混凝土中酸溶性氯离子含量测试步骤

试验仪器设备应切合下列划定:
1 天平: 应建设天平两台，，，，，，，其中一台称量宜为2000g、感量应为0.01g；；；；；；；；另一台称量宜为200g、感量应为0.0001g；；；；；；；；
2 滴定管: 应为50mL棕色滴定管；；；；；；；；
3 容量瓶: 应为1000mL容量瓶；；；；；；；；
4 移液管: 应为20mL 移液管；；；；；；；；
5 三角烧瓶: 应为250mL三角烧瓶；；；；；；；；
6 烧杯: 应为300mL烧杯；；；；；；；；
7 电位丈量仪器: 应使用分辨率为1mV的酸度计或分辨率为1mV的电位计；；；；；；；；
8 批示电极: 银电极或氯离子选择电极；；；；；；；；
9 参比电极: 双盐桥鼓和甘汞电极；；；；；；；；
10 可调式微量移液器、电磁搅拌器、急剧定量滤纸、幼锤等。。。。。。。

试验应按下列步骤进行:
1 应称取20.00g(G)磨细的砂浆粉末，，，，，，，精确至0.01g，，，，，，，置于250mL的三角烧瓶中，，，，，，，并参与100mL(V₁)硝酸溶液，，，，，，，盖上瓶塞，，，，，，，剧烈振摇1min~2min，，，，，，，浸泡24h后，，，，，，，以急剧定量滤纸过滤，，，，，，，获取滤液。。。。。。。期间应摇荡三角烧瓶；；；；；；；；
2 应正确移取滤液20mL(V₂)于300mL烧杯中，，，，，，，加100mL蒸馏水，，，，，，，再参与20mL淀粉溶液，，，，，，，烧杯内放入电磁搅拌子；；；；；；；；
3 将烧杯放在电磁搅拌器上后，，，，，，，应开动搅拌器并插入批示电极及参比电极，，，，，，， 两电极应与电位丈量仪器衔接，，，，，，， 用硝酸银尺度溶液缓慢滴定，，，，，，，同时应纪录电势和对应的滴定管读数；；；；；；；；
4 由于靠近等当量点时，，，，，，，电势增长很快，，，，，，，此时应缓慢滴加硝酸银溶液，，，，，，，每次定量参与0.1mL，，，，，，，当电势产生突变时，，，，，，，暗示等当量点已过，，，，，，，此时应持续滴入硝酸银溶液，，，，，，，直至电势趋向变动平缓。。。。。。。用二次微商法推算出达到等当量点时硝酸银溶液亏损的体积V₁₁；；；；；；；；
5 同前提下，，，，，，，应按下列步骤进行空缺试验: 在干净的烧杯中参与100mL蒸馏水和20mL硝酸溶液，，，，，，，再参与20mL淀粉溶液，，，，，，，在电磁搅拌下，，，，，，，应使用微量移液器缓慢滴加硝酸银溶液，，，，，，，同时纪录电势和对应的硝酸银溶液的用量，，，，，，， 应按二次微商法推算出达到等当量点时硝酸银尺度溶液亏损的体积V₁₂。。。。。。。

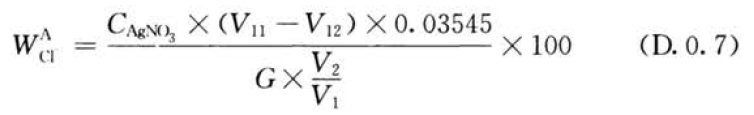

硬化混凝土中酸溶性氯离子含量应按下式推算:

式中:
W^A_Cl 逐一硬化混凝土中酸溶性氯离子占砂浆质量的百分比(%)，，，，，，，精确至0.001%；；；；；；；；
V₁₁  逐一20mL滤液达到等当量点所亏损硝酸银尺度溶液的体积(mL)；；；；；；；；
V₁₂  逐一空缺试验达到等当量点所亏损硝酸银尺度溶液的体积(mL)；；；；；；；；
G    逐一砂浆样品质量(g)；；；；；；；；
V₁  逐一浸样品的硝酸溶液用量(mL)；；；；；；；；
V₂  逐一电位滴按时提取的滤液量(mL)。。。。。。。


京都电子KEM 自动电位滴定仪 AT-710S
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=994
