SY/T 5862-2020 驱油用聚合物技术要求

领域
本尺度划定了驱油用粉状聚合物产品的技术要求、检验步骤、检验规定和标志、包装、运输及贮存。。。。。。
本尺度合用于驱油用粉状聚合物产品的质量检验及评价，，，，，适合于地层温度不大于80°C、地层水矿化度不大于30000mg/L的油藏。。。。。。

技术要求
驱油用聚合物产品按合用的地层温度和地层水矿化度分为Ⅰ型驱油用聚合物和Ⅱ型驱油用聚合物。。。。。。
——Ⅰ型驱油用聚合物适合于地层温度不大于45°C、地层水矿化度不大于6000mg/L的油藏。。。。。。
——Ⅱ型驱油用聚合物适合于地层温度不大于80°C、地层水矿化度不大于30000mg/L的油藏。。。。。。

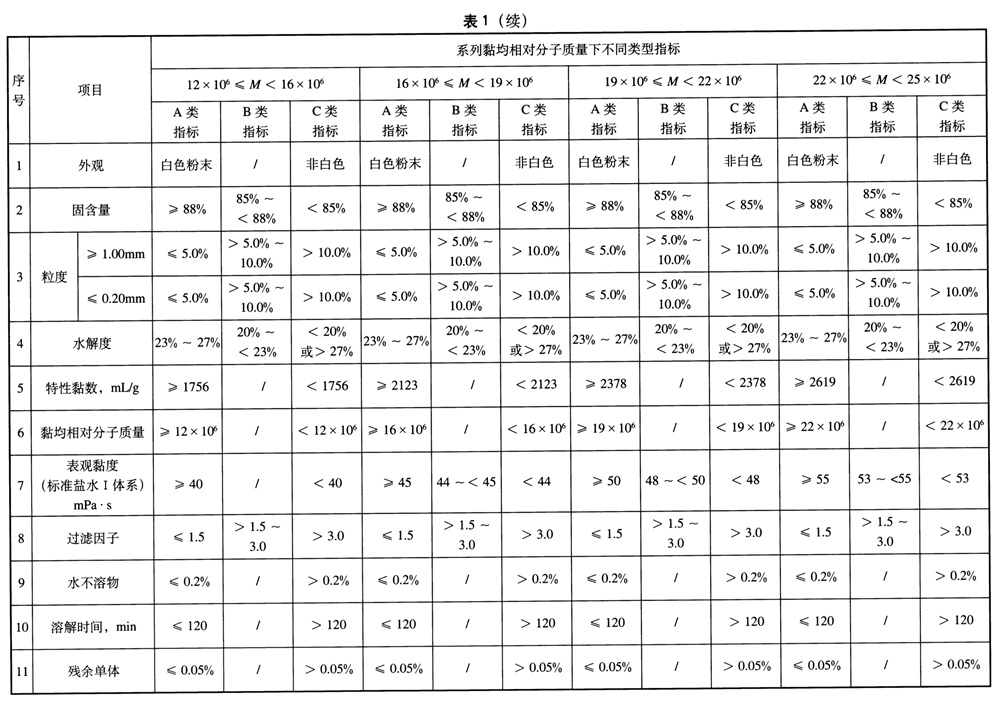

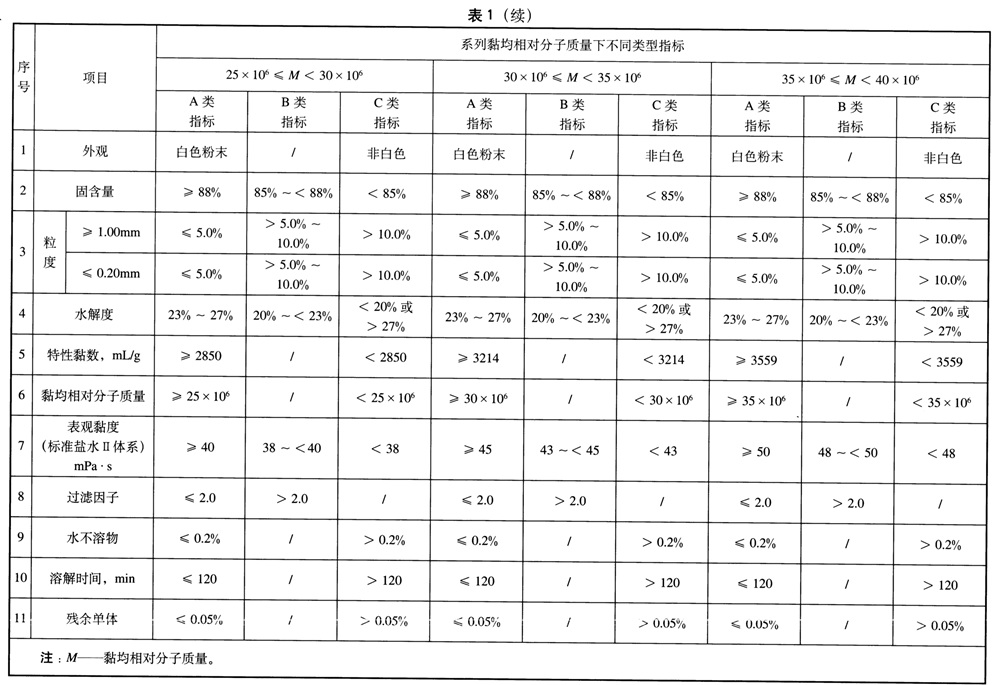

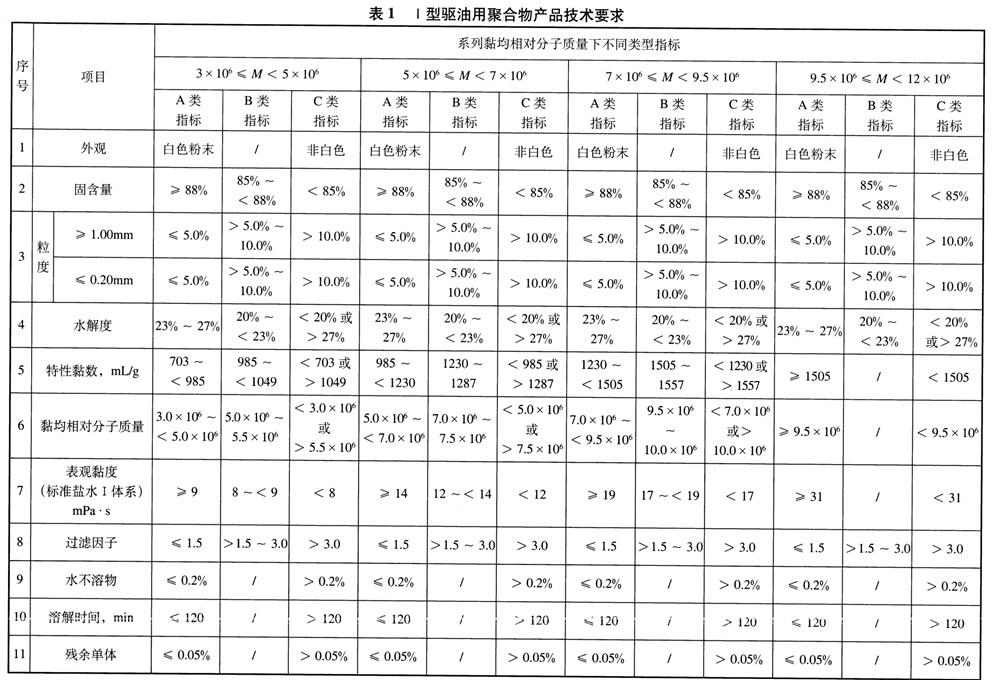

Ⅰ型驱油用聚合物产品的技术要求应切合表1的划定，，，，，Ⅱ型驱油用聚合物产品的技术要求应切合表2的划定。。。。。。








检验步骤
水解度

Ⅱ型聚合物
pH值滴定仪的校对：配造尺度pH值溶液，，，，，如pH=4.01, 6.86, 9.18选取pH值校对职能，，，，，校对仪器的pH值系统。。。。。。

盐酸尺度溶液：量取9.0mL盐酸(有侵蚀性)，，，，，注入1000mL 蒸馏水中，，，，，摇匀，，，，，倒入滴定液瓶钟祝。。。。。称取0.16g左右于270°C~300°C灼烧至恒量的基准无水碳酸钠，，，，，精确到0.0001g，，，，，记为m₉，，，，，溶于100mL蒸馏水钟祝。。。。。用pH值滴定仪滴定，，，，，选取等当点滴定法，，，，，纪录第二个等当点所亏损的盐酸体积V₁。。。。。。

按公式(5)推算盐酸尺度溶液浓度：

式中：
c(HCl)——盐酸尺度溶液的浓度，，，，，单元为摩尔每升(mol/L)；；；；；；；；
m₉——无水碳酸钠的质量，，，，，单元为克(g)；；；；；；；；
V₁ ——第二个等当点所亏损的盐酸溶液的体积，，，，，单元为毫升(mL)；；；；；；；；
0.05299——与1.00mL盐酸尺度溶液[c(HCl)=1.000mol/L]相当的以克暗示的无水碳酸钠质量。。。。。。

配造样品：称取70mg~100mg聚丙烯酰胺样品，，，，，参与250mL烧杯中，，，，，参与100mL蒸馏水溶化5h~8h。。。。。。滴定前参与3g NaCl，，，，，在(300±20)r/min下搅拌15min，，，，，溶化均匀。。。。。。

空缺滴定： 称取100mL蒸馏水于250mL烧杯中，，，，，参与3g NaCl，，，，，搅拌溶化均匀。。。。。。选择终点滴定步骤，，，，，以HCI尺度溶液滴定(至终点pH=3.00)，，，，，纪录空缺值V₀。。。。。。？？？Ｄ芄宦糯尾舛ㄈ∷闶蹙戎狄约跤孜蟛睢。。。。。

样品滴定：在已标定好的pH值滴定仪上，，，，，选择终点滴定步骤，，，，，以HCI尺度溶液滴定(至终点pH=3.00)，，，，，纪录滴定体积V。。。。。。每个样品做3个苹叫样，，，，，取算术均匀值以减幼误差。。。。。。

按公式(6)推算水解度：

式中：
HD——试样的水解度，，，，，用百分数暗示( %)；；；；；；；；
c ——盐酸尺度溶液的浓度，，，，，单元为摩尔每升(mol/L)；；；；；；；；
V——滴定试样终点时亏损的盐酸尺度溶液的体积，，，，，单元为毫升(mL)；；；；；；；；
V₀——滴定空缺溶液时亏损的盐酸尺度溶液的体积，，，，，单元为毫升(mL)；；；；；；；；
m₁₀——称取干粉的质量，，，，，单元为克(g)；；；；；；；；
S——试样的固含量，，，，，用百分数暗示(％)；；；；；；；；
71——与1.00mL盐酸尺度溶液[c(HCl)=1.000mol/L]相当的丙烯酰胺链节的质量；；；；；；；；
23——丙烯酸钠与丙烯酰胺链节相对证量的差值。。。。。。

每个试样至少测定三次，，，，，将测定值建约至幼数点后一位，，，，，单个测定值与均匀值的最大误差在±0.5％以内，，，，，超过最大误差应沉新取样测定。。。。。。


京都电子KEM 自动电位滴定仪 AT-710S
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=994
