HG/T 2521-2022 工业硅溶胶

领域
本文件划定了工业硅溶胶的分类和编码、要求、试验步骤、检验规定以及标志、标签、包装、运输、贮存。。。。。。。。
本文件合用于工业硅溶胶。。。。。。。。
注：该产品重要用于精密铸造、造纸、纺织、涂料及电子等工业，，，，，还可用作无机黏结剂、催化剂载体、抛光液磨料、显像管涂层助剂、地板蜡防滑剂等。。。。。。。。

术语和界说
本文件没有必要界定的术语和界说。。。。。。。。

分子式
mSiO₂?nH₂O

分类和编码
分类
工业硅溶胶按不变方式分歧分为5类：
——碱性钠型；；；；；；
——酸性型；；；；；；
——碱性氨型；；；；；；
——中性型；；；；；；
——碱性钾型。。。。。。。。
编码的暗示步骤

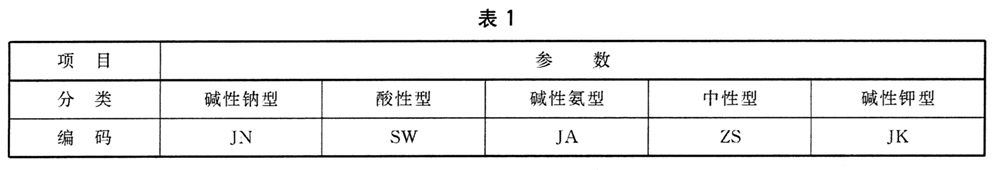

工业硅溶胶分类及编码应切合表1的划定。。。。。。。。


示例1：二氧化硅含量下限为20.0%、均匀粒径在10nm~20nm的碱性钠型产品，，，，，其代码为：
JN-20-ll
示例2：二氧化硅含量下限为25.0%、均匀粒径大于101nm的碱性氨型产品，，，，，其代码为：
JA-25-VII

要求
表观：通明、半通明或乳白色液体。。。。。。。。

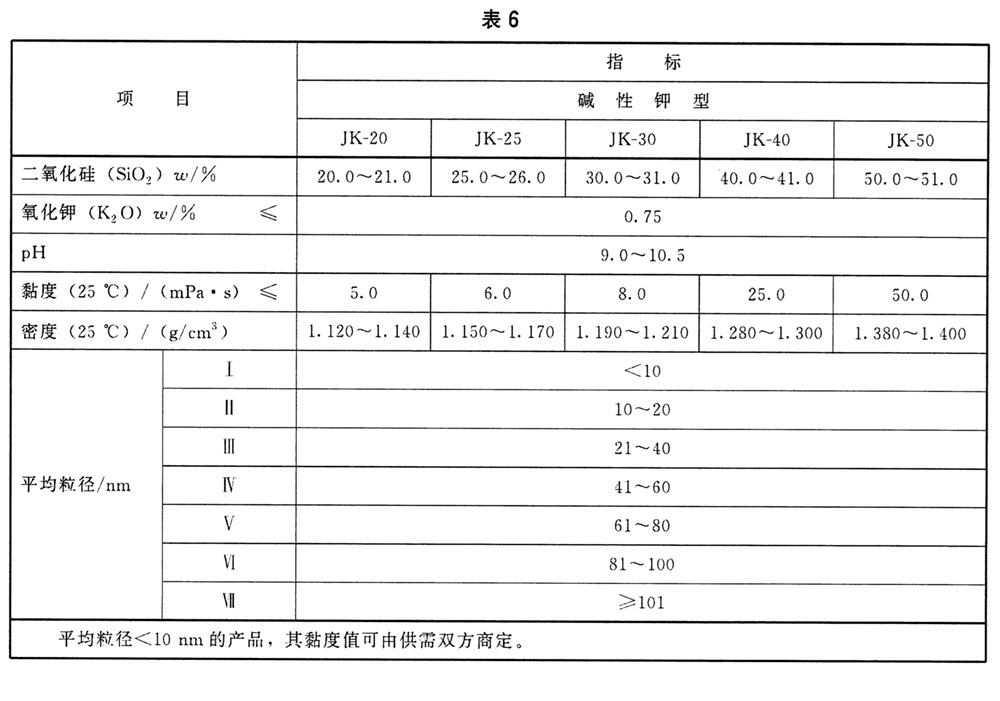

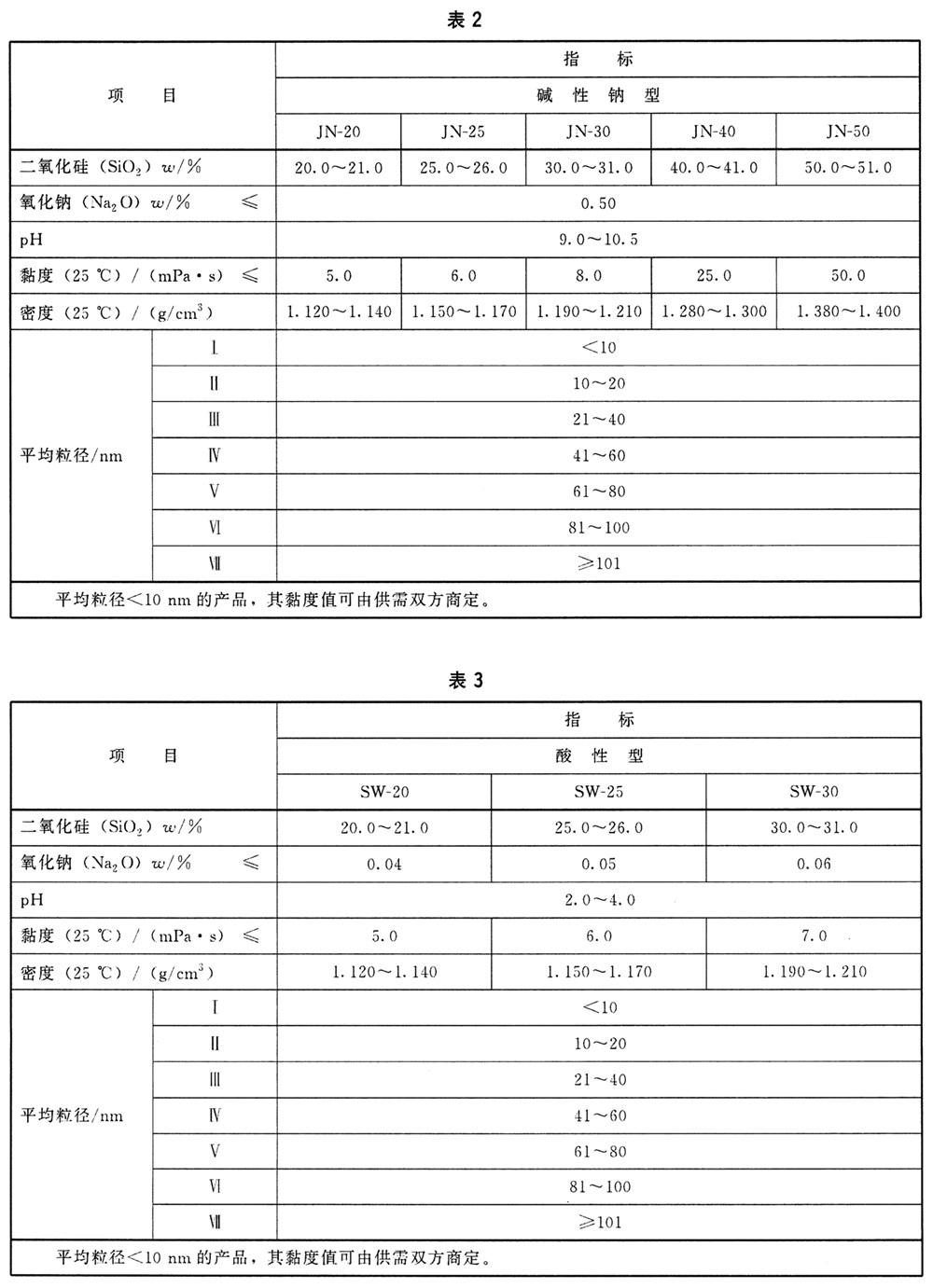

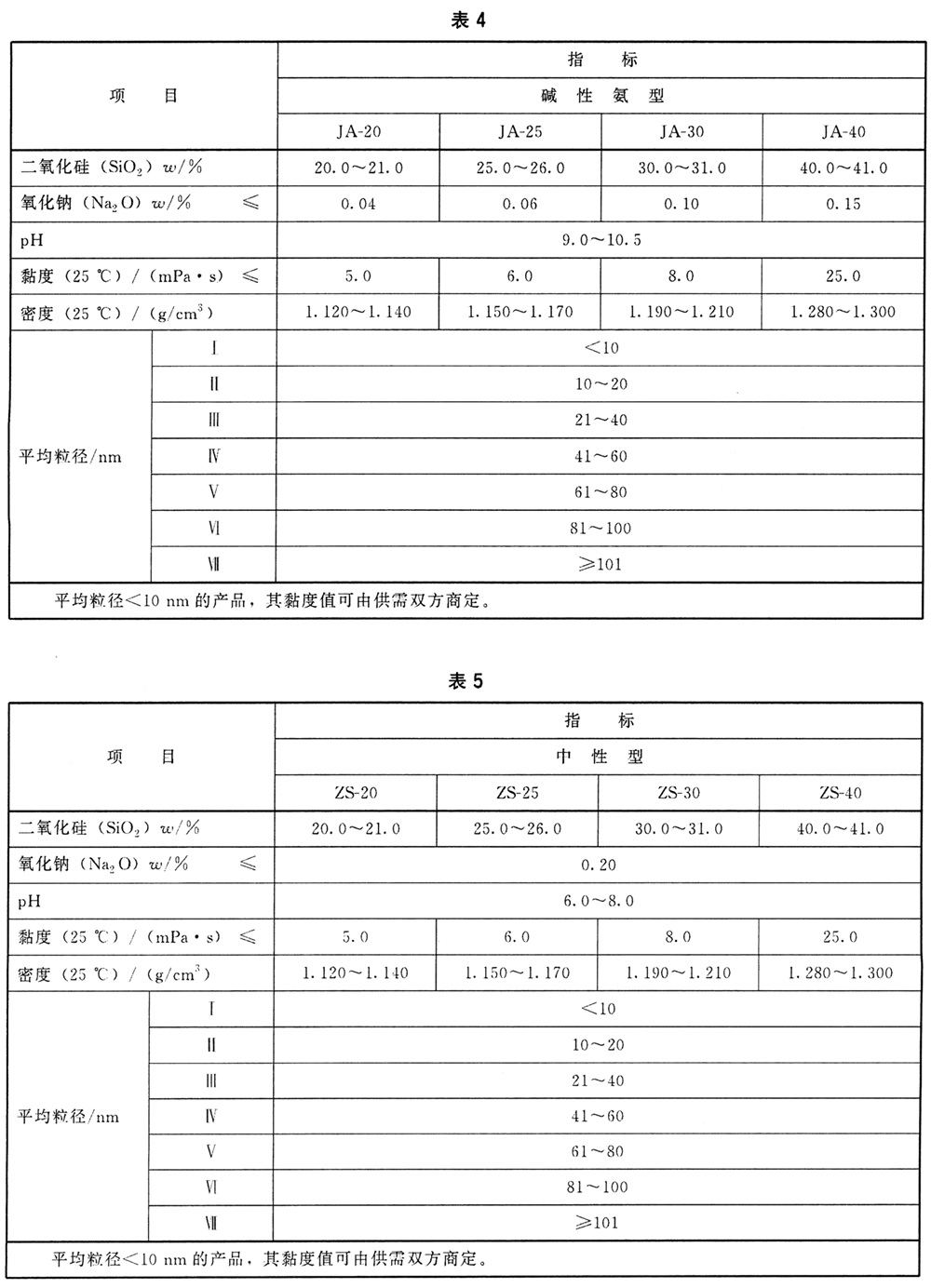

工业硅溶胶按本文件划定的试验步骤检测应切合表2～表6的划定。。。。。。。。






试验步骤
均匀粒径的测定
滴定法(合用于均匀粒径不大于20nm的硅溶胶产品)
道理
在200g/L的氯化钠溶液中参与硅溶胶试样，，，，，以氢氧化钠尺度滴定溶液滴定二氧化硅胶粒表表的硅醇基团，，，，，纪录pH从4.00到9.00之间亏损的氢氧化钠尺度滴定溶液的体积。。。。。。。。由经验公式求得二氧化硅胶粒的均匀粒径。。。。。。。。

试剂和资料
氯化钠。。。。。。。。
盐酸溶液：c(HCI)≈0.1mol/L。。。。。。。。
氢氧化钠溶液：c(NaOH)≈0.1mol/L。。。。。。。。
氢氧化钠尺度滴定溶液：c(NaOH)≈0.1mol/L。。。。。。。。

仪器设备
酸度计：分辨率为0.01pH单元，，，，，配有鼓和甘汞电极和玻璃电极或复合电极。。。。。。。。

试验步骤
称取含1.50g±0.01g二氧化硅的试样，，，，，置于烧杯中，，，，，参与100mL水，，，，，将烧杯放在电磁搅拌器上，，，，，将电极插入试样中。。。。。。。。用盐酸溶液或氢氧化钠溶液调节至酸度计批示pH为3.0~3.5。。。。。。。。参与30g氯化钠，，，，，加水至约150mL，，，，，使氯化钠溶化，，，，，搅拌均匀。。。。。。。。
用氢氧化钠尺度滴定溶液滴定，，，，， 纪录pH在4.00~9.00领域内所亏损的氢氧化钠尺度滴定溶液的体积。。。。。。。。

试验数据处置

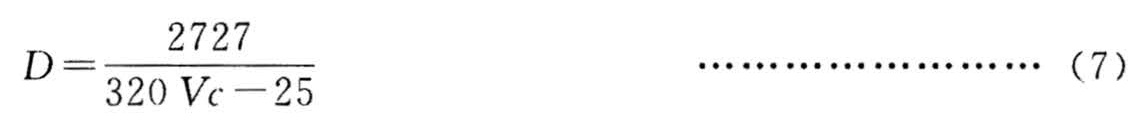

均匀粒径以D计，，，，，数值以纳米(nm)暗示，，，，，按公式(7)推算：

式中：
V——滴定所亏损氢氧化钠尺度滴定溶液的体积的数值，，，，，单元为毫升(mL)；；；；；；
c ——氢氧化钠尺度滴定溶液的浓度的正确数值，，，，，单元为摩尔每升(mol/L)。。。。。。。。
取平行测定了局的算术均匀值为测定了局，，，，，两次平行测定了局的绝对差值不大于1.0nm。。。。。。。。

动态光散射法(合用于均匀粒径大于20nm的硅溶胶产品)
按 GB/T 29022 进行测定。。。。。。。。


京都电子KEM 设定pH值滴定法自动电位滴定仪 AT-710S
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=994
