JB/T 13749-2020 天然酯绝缘油电力变压器

领域
本尺度划定了天然酯绝缘油电力变压器的术语和界说、使用前提、产品型号、机能参数、技术要求、试验、铭牌、标志、起吊、包装、运输和贮存。。。。。
本尺度合用于三相、额定频率为50Hz、额定容量为30kVA～31500kVA、系统标称电压为6kV、10kV和35kV的天然酯绝缘油电力变压器(以下简称天然酯变压器)。。。。。

术语和界说
GB/T 1094.1-2013、GB/Z 1094.14-2011、GB/T 2900.95、GB/T 11021-2014 和 GB/T 25446-2010 界定的以及下列术语和界说合用于本文件。。。。。
天然酯绝缘油  natural ester insulating oil
从植物种子或其他适合的生物资猜中提取、用于变压器或类似电气设各的绝缘液体，，，，，，其重要成分是甘油三酯。。。。。
注: 改写 IEC 62770-2013，，，，，，界说3.3。。。。。
天然酯绝缘油电力变压器  natural ester insulating oil-immersed power transformer
铁心和绕组浸在天然酯绝缘油中的电力变压器。。。。。
注: 改写 GB/T 1094.1-2013，，，，，，界说3.1.4。。。。。
Ⅰ类绝缘组合  Ⅰ-type insulation combination
由天然醋绝缘油和105 级(A)绝缘资料组成的绝缘组合。。。。。
注: 天然酯变压器Ⅰ类绝缘组合的典型示例拜见A.1。。。。。
Ⅱ类绝缘组合  Ⅱ-type insulation combination
液体选取天然酯绝缘油，，，，，，且仅在导体绝缘(蕴含层式绕组的层间绝缘及以为可能的热点区域)当选取120级(E)及以上固体绝缘资料的绝缘组合。。。。。
注1: 天然酯变压器Ⅱ类绝缘组合的典型示例拜见A.2。。。。。
注2: 绕组的均匀温升和热点温开限值高于Ⅰ类绝缘组合。。。。。
Ⅲ类绝缘组合  Ⅲ-type insulation combination
选取130级(B)及以上固体绝缘资料和天然酯绝缘油组成的绝缘组合。。。。。
注1: 天然酯变压器Ⅲ类绝缘组合的典型示例拜见A.3。。。。。
注2: 绝缘系统运行的温升限值高于Ⅱ类绝缘组合。。。。。

使用前提
天然酯变压器的使用前提应满足 GB/T 1094.1 的划定。。。。。

技术要求
除切合要求表，，，，，，天然酯变压器的其他技术要求应切合 GB/T 1094.1、GB/T 1094.2、GB/T 1094.3、GB/T 1094.5、GB/T 1094.7、GB/Z 1094.14、GB/T 6451、GB/T 25446、JB/T 10088 和 IEC 60076-14 的划定。。。。。

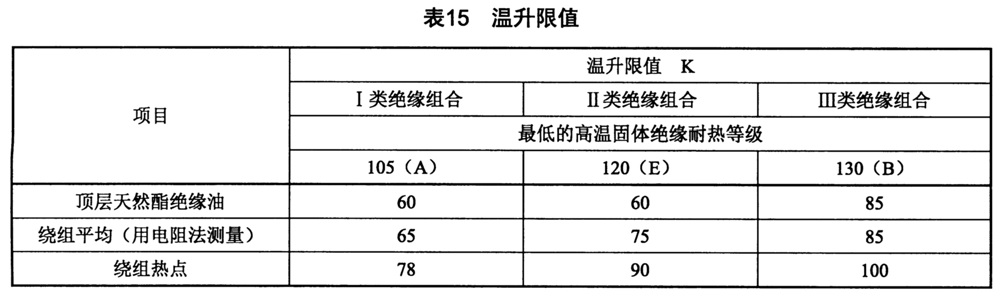

分歧绝缘组合天然酯变压器的温升限值应满足表15的要求。。。。。


对于天然酯变压器的铁心、袒露的电气衔接线及油箱上的结构件，，，，，，均不划定温升限值，，，，，，但仍要求其温升不能过高，，，，，，以免使与其相邻的部件受到热败坏或使绝缘液体过度老化。。。。。
天然酯变压器的油箱应选取密封式结构，，，，，，应预防天然酯绝缘油与空气接触。。。。。
天然酯变压器应真空注油，，，，，，注油温度宜在60°C～80°C领域内。。。。。
当天然酯变压器油温低于其倾点时，，，，，，不应对其进行调压操作。。。。。
注1: 若需调压操作，，，，，，则建议至少先空载运行12h。。。。。
注2: 若选取有载调压方式，，，，，，当环填温度低于-10°C时，，，，，，建议选取真空型有载调压分接开关。。。。。

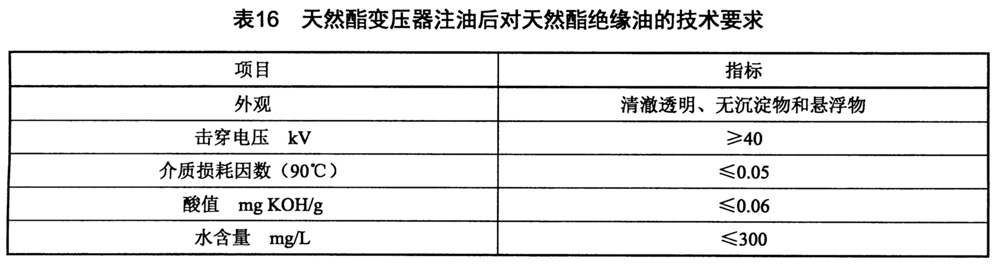

注油后的天然酯变压器静置宜不少于24h，，，，，，且在其天然酯绝缘油机能在满足表16的要求后方可进行高压试验。。。。。


天然酯变压器绝缘电阻丈量了局应不幼于500MΩ(20°C)。。。。。
天然酯变压器20°C时的介质损耗因数tanδ应不大于4%。。。。。
注: 当丈量温杜纂20°C分歧时，，，，，，介质损耗因数tanδ的换算步骤按 GB/T 6451 的划定。。。。。
天然酯变压器应具备短时过负载能力，，，，，，在最高运行泊位下实现温升试验后再施加1.5倍额定负载，，，，，，持续运行2h后应满足下列要求:
逐一压力；；；；；；；；ぷ爸貌蛔魑；；；；；；；；
逐一无渗漏景象；；；；；；；；
逐一油箱波纹及片式散热器的变形量在划定领域内；；；；；；；；
逐一油箱表壳及套管的温升: Ⅰ类及Ⅱ类绝缘组合不大于85K，，，，，，Ⅲ类绝缘组合不大于110K。。。。。
未使用的天然酯绝缘油应切合 IEC 62770 和 DL/T 1811 的划定。。。。。
分歧原料起源的天然酯绝缘油不宜混合使用，，，，，，若需将分歧类型的天然酶绝缘油与已使用过的天然酶绝缘油混合使用，，，，，，则混合后的绝缘油机能应满足使用要求。。。。。

试验
试验步骤
天然酯绝缘油试验

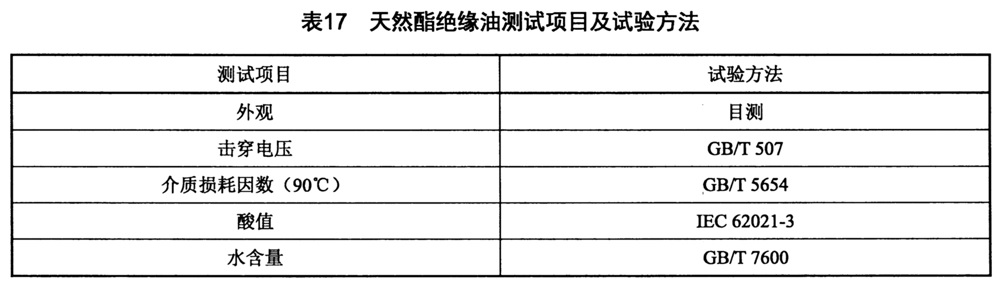

当天然酯绝缘油灌注实现且静置功夫满足要求后，，，，，，应依照 GB/T 7597 的划定对天然酯变压器中的天然酯绝缘油进行取样测试，，，，，， 测试项目及试验步骤见本尺度表17。。。。。本试验为例行试验。。。。。


试验步骤
酸值          IEC 62021-3
GB/T 41633.3-2022 / IEC 62021-3:2014 绝缘液体 酸值的测定 第3部门: 非矿物绝缘油的试验步骤
水含量      GB/T 7600
GB/T 7600-2014 运行中变压器油和汽轮机油水分含量测定法(库仑法)

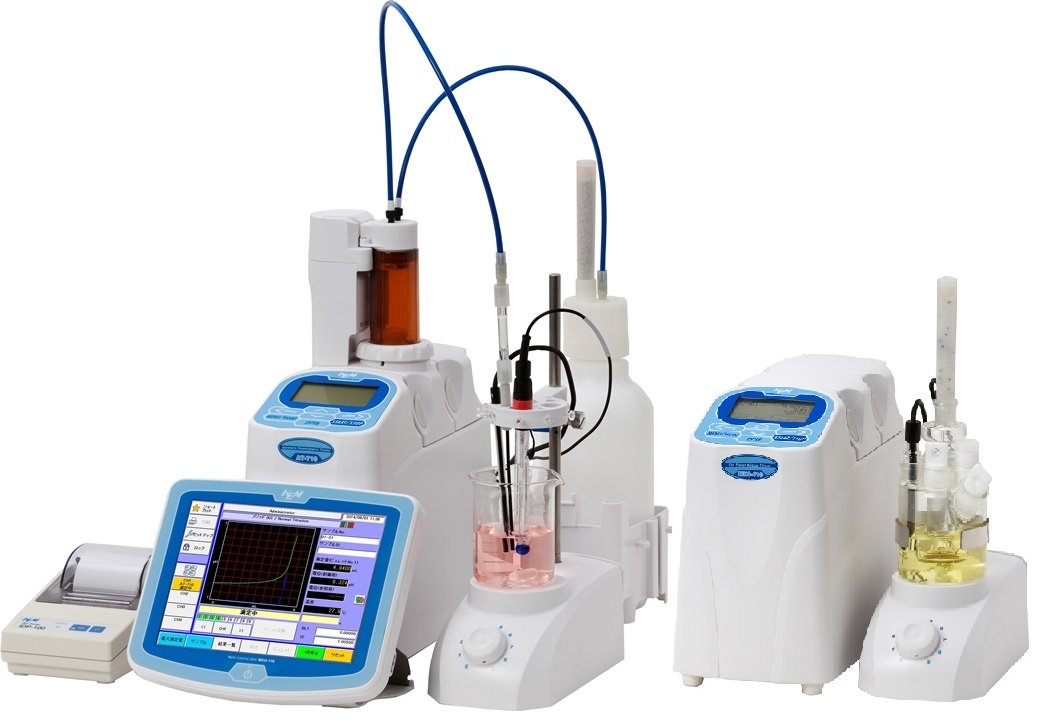

京都电子KEM 石油产品酸值测定电位滴定仪 AT-710系列
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=900
京都电子KEM 石油产品库仑法水分测定仪 MKC-710系列
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=901
