网站首页新闻中心技术文章熔炼焊剂化学分析步骤电位滴定法测定氧化锰量 - 电位滴定仪

熔炼焊剂化学分析步骤电位滴定法测定氧化锰量 - 电位滴定仪

浏览次数：3233

JB/T 7948.2-1999 熔炼焊剂化学分析步骤电位滴定法测定氧化锰量

领域
本尺度合用于熔炼焊剂中氧化锰量的测定。。。。。测定领域2.0%~50.0%。。。。。
本尺度遵守 GB/T 1467-1978 冶金产品化学分析步骤尺度的总则及通常划定。。。。。

步骤撮要
本步骤基于二价锰离子于中性或弱碱性介质中，，，，，，，，在有焦磷酸钠存在时，，，，，，，，被高锰酸钾溶液氧化至三价，，，，，，，，在等当点产生电位突跃，，，，，，，，暗示反映实现。。。。。借此测得氧化锰的百分含量。。。。。

仪器
电位滴定仪(附有电动搅拌器)。。。。。
电极: 阴极为铂电极；；；；；；；阳极为甘汞电极。。。。。

试样
试样应通过200目筛网。。。。。预先在105~110°C烘1h，，，，，，，，置于干燥器中冷至室温。。。。。

分析步骤
测定数量
分析时应称取三份试样进行测定，，，，，，，，取其均匀值。。。。。
试样量
称取0.5000g试样。。。。。
测定
将试样置于盛有4g碳酸钾钠的铂坩埚中，，，，，，，，混匀，，，，，，，，覆盖2g碳酸钾钠，，，，，，，，盖上坩埚盖。。。。。移入1000°C±20°C高温炉中熔融30min。。。。。取出，，，，，，，，冷却。。。。。
用滤纸擦净坩埚表壁，，，，，，，，置于300mL烧杯中，，，，，，，，盖上表皿，，，，，，，，参与50mL盐酸，，，，，，，，加热，，，，，，，，待熔块溶化后，，，，，，，，用水洗净并取出坩埚。。。。。
将溶液加热蒸发至析出盐类，，，，，，，，参与10mL动物胶溶液及40mL水，，，，，，，，搅拌3~5min，，，，，，，，置于低温(约50°C)处保温10min。。。。。取下，，，，，，，，用中速定量滤纸过滤，，，，，，，，用热盐酸洗净烧杯并洗涤沉淀6~8次，，，，，，，，再用热水洗涤沉淀4~5次。。。。。滤液保留(主液)。。。。。
将滤纸连同沉淀置于铂坩埚中，，，，，，，，烘干、灰化后，，，，，，，，移入1000°C±20°C高温炉中灼烧15min。。。。。取出，，，，，，，，冷却。。。。。加少量水湿润沉淀，，，，，，，，滴加5~10滴硫酸，，，，，，，，参与5~8mL氢氟酸，，，，，，，，加热至白烟冒尽。。。。。移入1000°C±20°C高温炉中灼烧5min。。。。。取出，，，，，，，，冷却。。。。。
向坩埚中参与1~2 g焦硫酸钾，，，，，，，，盖上坩埚盖，，，，，，，，置于酒精喷灯上熔融至残渣齐全分化，，，，，，，，取下，，，，，，，，冷却。。。。。将坩埚表壁用滤纸擦净，，，，，，，，置于150mL烧杯中，，，，，，，，参与5~10mL盐酸，，，，，，，，加热至熔块溶化，，，，，，，，用水洗净并取出坩埚，，，，，，，，冷却。。。。。将此溶液与主液归并，，，，，，，，移入250mL容量瓶中，，，，，，，，用水稀释至刻度，，，，，，，，混匀。。。。。此溶液用于测定氧化锰、氧化铝、氧化铁、磷、氧化钙及氧化镁。。。。。
移取25.00mL溶液，，，，，，，，置于盛有100mL焦磷酸钠溶液的300mL带刻度烧杯中，，，，，，，，滴加3滴中性红批示剂，，，，，，，，用氢氧化铵中和至溶液由红色变为深茶色，，，，，，，，用水稀释至250mL。。。。。将烧杯置于电位滴定仪上，，，，，，，，放下电极，，，，，，，，开动搅拌器，，，，，，，，用高锰酸钾尺度溶液滴定至溶液的电位产生突变为止。。。。。

分析了局的推算
按式(2)推算氧化锰的百分含量:

式中:
V——滴按时亏损高锰酸钾尺度溶液的体积，，，，，，，，mL；；；；；；；
T——1mL高锰酸钾尺度溶液相当于氧化锰的量，，，，，，，，g；；；；；；；
m——移取试液相当于试样的量，，，，，，，，g。。。。。

允许差

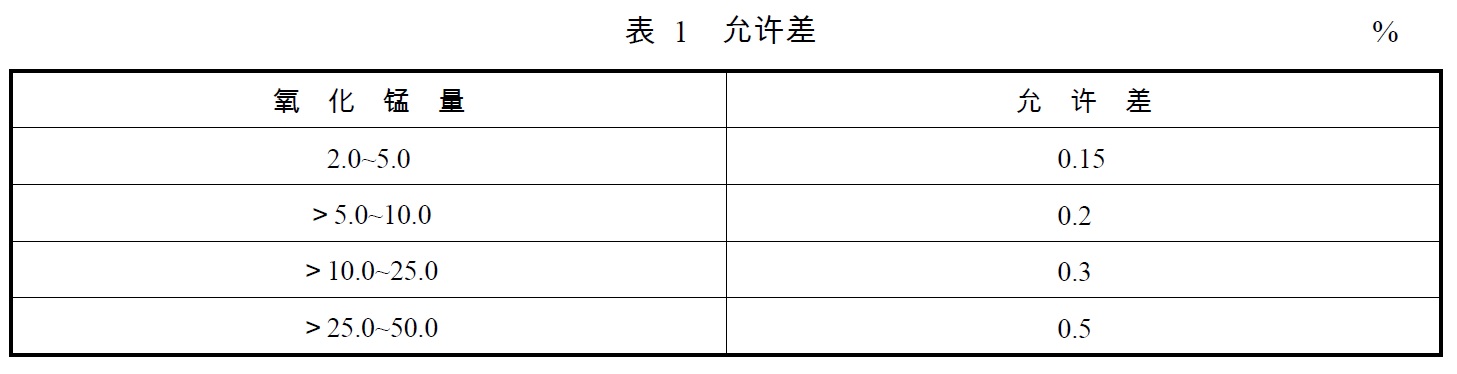

平行测定了局之间的差值应不大于表1所列允许差。。。。。

京都电子KEM 自动电位滴定仪 AT-710S
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=994

非凡国际(中国区)-官方网站

2026-5

酸性电镀铜溶液分析步骤第2部门: 电位滴定法测定硫酸铜的含量 - 电位

返回列表

电化学抛光溶液分析步骤电位滴定法测定硫酸、磷酸的含量 - 自动电位滴定

非凡国际

熔炼焊剂化学分析步骤 电位滴定法测定氧化锰量 - 电位滴定仪

熔炼焊剂化学分析步骤电位滴定法测定氧化锰量 - 电位滴定仪
