DB21/T 2778-2017 公路改性沥青SBS改性剂含量检测技术规程

领域
本规程划定了路用SBS改性沥青中SBS改性剂含量检测的电化学分析步骤。。。。。。。。
本规程合用于搅拌法、混融法、胶乳法、母体法造备的各类路用SBS改性沥青中改性剂含量的检测。。。。。。。。

术语界说
下列术语和界说合用于本规程。。。。。。。。
基质沥青  Base asphalt
用于出产改性沥青，，，，，， 掺加改性剂进行改性的基础沥青。。。。。。。。
改性剂  Modifier
在沥青或沥青混合猜中参与的天然某人为合成的有机或无机资料，，，，，，可熔融或分散在沥青中，，，，，，以改善或提高沥青的路用机能。。。。。。。。
SBS改性剂  Sryrene-Butsdicne-Sryrene block copolymer modifter
SBS是苯乙烯一丁二烯一苯乙烯高分子嵌段共聚物，，，，，，属于热塑性橡胶。。。。。。。。凭据其分子结构大局，，，，，，可分为星型和线型两种重要大局，，，，，，是公路改性沥青最常用的改性剂。。。。。。。。
改性沥青  Modifted asphalt (美)
掺加橡胶、树脂、高分子聚合物、天然沥青、磨细的橡胶粉，，，，，，或者其他资料等表掺剂(改性剂)造成的沥青结合料，，，，，，从而使沥青或沥青混合料的机能得以改善。。。。。。。。
SBS改性沥青  SBS modified asphalt
以基质沥青为原料，，，，，，参与肯定比例的SBS改性剂，，，，，，通过剪怯注搅拌等步骤使SBS均匀地分散于基质沥青中，，，，，，同时，，，，，，参与肯定比例的不变剂和其它增长剂，，，，，，形成的沥青结合料，，，，，， 从而利用SBS优良的物理机能对沥青做改性处置。。。。。。。。
不变剂  Stabilizer
能增长溶液、胶体、固体、混合物等不变机能的增长剂。。。。。。。。当用于改性沥青时，，，，，，能够维持改性剂与基质沥青之间的化学平衡，，，，，，降低表表张力，，，，，，预防改性剂凝聚、离析，，，，，，提高改性沥青的贮存不变性。。。。。。。。
分散剂  Dispersant
吸附在液-固界面，，，，，，从而显著降低液-固界面的界面自由能，，，，，，使被分散的固体做粒能均匀的分散在液体中，，，，，，并不再沉新荟萃的增长剂。。。。。。。。当用于改性沥青时，，，，，，能使改性剂微粒均匀地分散在基质沥青钟祝。。。。。。。
改性剂含量  Modifier content, Modifier mass percentage
改性剂在改性沥青(蕴含基质沥青、改性剂、不变剂、分散剂等各类增长剂)中的质量百分数。。。。。。。。
SBS改性沥青尺度样品  SBS modified asphalt type sample
参考SBS改性沥青造作工艺造备的SBS改性剂含量正确己知的SBS改性沥青样品，，，，，，用于检测仪器的标定和检测步骤的验证。。。。。。。。

试剂、仪器设备和环境前提
试剂
通常要求
除还有划定表，，，，，， 所有试剂均为分析纯，，，，，， 试验用水应切合 GB/T 6682 中三级水尺度。。。。。。。。
被检测的SBS改性沥青及其基质沥青应别离切合《公路沥青路面施工技术规范》(JTG F40-2004) 中"聚合物改性沥青技术要求"和"路路石油沥青技术要求"。。。。。。。。
试剂尺度
1) 三氯甲烷、乙二醇、冰乙酸。。。。。。。。
2) 乙酸镁的冰乙酸溶液: 浓度0.1mol/L。。。。。。。。
3) 碘化钾溶液: 浓度0.1mol/L。。。。。。。。
4) 硫代硫酸钠溶液: 浓度0.1mol/L。。。。。。。。
5) 韦氏试剂: 浓度0.1mol/L。。。。。。。。
仪器设备
1) 电位滴定仪: 滴定精确度高于0.01mL。。。。。。。。
2) 天平: 检定分度值0.01g，，，，，，量程不幼于200g天平1台；；；；；；；检定分度值0.1g，，，，，，量程不幼于2kg天平1台；；；；；；；检定分度值0.0001g，，，，，，量程不幼于220g天平1台。。。。。。。。
3) 容量瓶: 500mL。。。。。。。。
4) 移液管: 50mL 。。。。。。。。
5) 瓶口分液器: 25mL。。。。。。。。
6) 分析瓶: 250mL。。。。。。。。
7) 超声波洗濯机: 功率可调节，，，，，，不幼于10W/L。。。。。。。。
8) 磁力搅拌器: 最大搅拌容量(水)不幼于3L。。。。。。。。
9) 恒温水箱: 控温正确度为1°C。。。。。。。。
环境前提
试验室该当透风优良。。。。。。。。室温15°C~25°C，，，，，，试验过程中温度变动不应超过±2°C。。。。。。。。

尺度样品标定
通常划定
本规程所需的SBS改性沥青尺度样品(以下简称尺度样品)由SBS改性剂含量别离为3.00%、4.00%、5.00%、6.00%的4个尺度样品组成。。。。。。。。
尺度样品造作
尺度样品选取与现实路用SBS改性沥青一样型号规格的原资料和一样的造作流程在试验室造备。。。。。。。。造作尺度样品所锚的原资料和流程由SBS改性沥青供给厂商或SBS改性沥青出产厂家提供。。。。。。。。
尺度样品可由SBS改性沥青供给厂商在SBS改性沥青使用单元和检测单元共同见证下造作或授权检测单元凭据SBS改性沥青供给厂商提供的原料资料和流程造作。。。。。。。。
造作尺度样品时，，，，，，液态原资料计量可选取向去皮后的造样容器中缓慢参与的方式，，，，，，固态原资料应单独计量。。。。。。。。SBS改性剂的计量精确到0.01g，，，，，，基质沥青、不变剂、分散剂和其它增长剂的计量精确到0.01g。。。。。。。。
别离造作SBS改性剂含量为3.00%、4.00%、5.00%、6.00%共4个尺度样品，，，，，，每个尺度样品不少于2.0kg。。。。。。。。选取母体法造作尺度样品时，，，，，， SBS改性沥青母体应现造现用，，，，，，不成久置，，，，，，以预防离析影响尺度样品的正确性。。。。。。。。
标定步骤
依照检测步骤，，，，，，别离对分歧SBS改性剂含量的尺度样品进行检测(每个尺度样品平行试验三次，，，，，，取三次试验了局的均匀值)，，，，，，凭据分歧SBS改性剂含量的尺度样品亏损的滴定液体积绘出标定曲线，，，，，，以此为基准推算待测SBS改性沥青的改性剂含量。。。。。。。。

检测步骤
按 JTG E20-2011《公路工程沥青及沥青混合料试验规程》T0601-2011 沥青取样法、T0602-2011 沥青试样筹备步骤取样并筹备试样。。。。。。。。
样品称取
1) 用电子天平称取SBS改性沥青样品2.0000g放入分析瓶钟祝。。。。。。。(精确到千分位即可)
样品溶化
1) 在分析瓶中参与75.0ml的三氯甲烷溶化SBS改性沥青。。。。。。。。
2) 对分析瓶中的SBS改性沥青进行5-10分钟的超声溶化。。。。。。。。
溶液配置
1) 向分析瓶进行参与22.50ml韦氏试剂。。。。。。。。
2) 最后再参与催化剂乙酸镁的冰乙酸溶液9.00ml，，，，，，将溶液配置齐全。。。。。。。。
恒温反映
将配置好的齐全溶液搁置到恒温水箱中进行恒温反映，，，，，，温度维持50±1°C，，，，，，反映功夫1幼时。。。。。。。。
含量分析
1) 达到恒温反映功夫之后，，，，，，将分析瓶取出，，，，，，期待分析瓶慢慢冷却。。。。。。。。
2) 冷却至25±5°C，，，，，，向分析瓶中参与碘化钾溶液10.00ml。。。。。。。。
3) 而后再参与活性剂乙二醇45.00ml。。。。。。。。
4) 再参与活性剂乙酸45.00ml。。。。。。。。
5) 将顺次加液之后的分析瓶移至电位滴定仪。。。。。。。。
6) 选取硫代硫酸钠滴定液对分析瓶中溶液进行电位滴定。。。。。。。。
7) 测得滴定液的亏损体积，，，，，，并推算出改性沥青中SBS含量。。。。。。。。
自动洗濯
待滴定结束之后，，，，，，需对电位滴定仪进行洗濯，，，，，，筹备检测下一个SBS改性沥青样品。。。。。。。。

检测了局与检测汇报
检测了局
统一SBS改性沥青试样平行试验三次，，，，，，取三次试验了局的均匀值(在允许误差领域内)作为检测了局，，，，，，检测了局精确到幼数点后两位。。。。。。。。
检测汇报
检测汇报应蕴含下面所述的内容。。。。。。。。
样品编号、样品名称、基质沥青型号规格、SBS改性剂型号规格、不变剂及其他掺配试剂的型号规格、出产厂家、出产日期。。。。。。。。
改性沥青利用工程名称、改性沥青用处(工程部位)、施工单元、取样日期。。。。。。。。
检测凭据、检测设备、检测环境(温度)、检测了局、检测单元、检测人员、检测日期。。。。。。。。

检出限、正确度和允许误差
检出限
本步骤的检出限为0.5g/kg。。。。。。。。
正确度

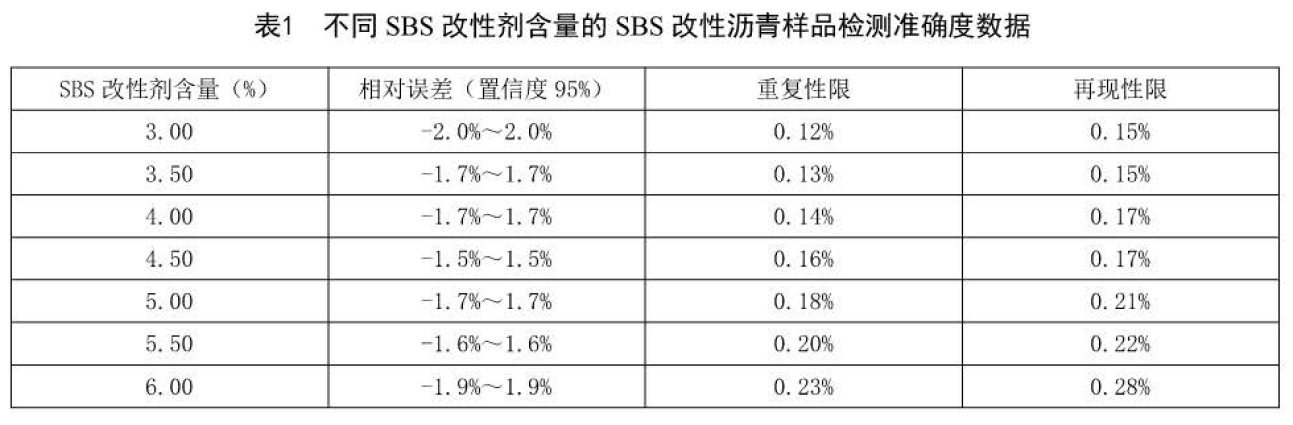

本步骤对分歧SBS改性剂含量的SBS改性沥青样品检测的正确度数据见表1。。。。。。。。

允许误差
统一SBS改性沥青试样三次平行试验了局的最大差值不得超过检测了局的5%，，，，，，当平行试验了局不切合此要求时，，，，，，试验了局不得选取。。。。。。。。


京都电子KEM 自动电位滴定仪 AT-710S
http://www.kem-china.com/index.php?_m=mod_product&_a=view&p_id=994
